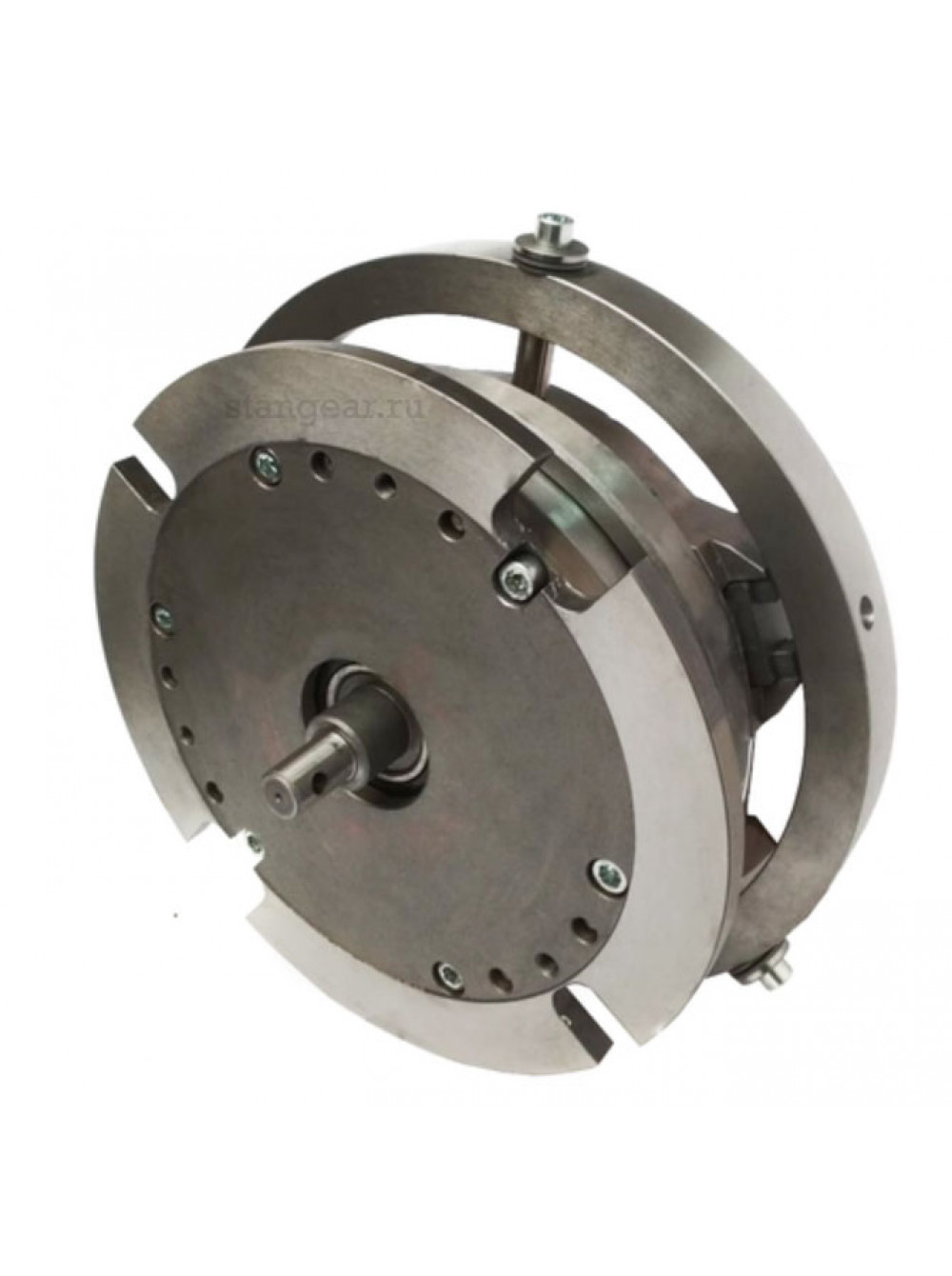

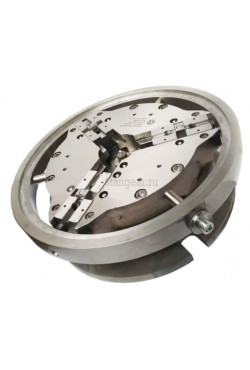

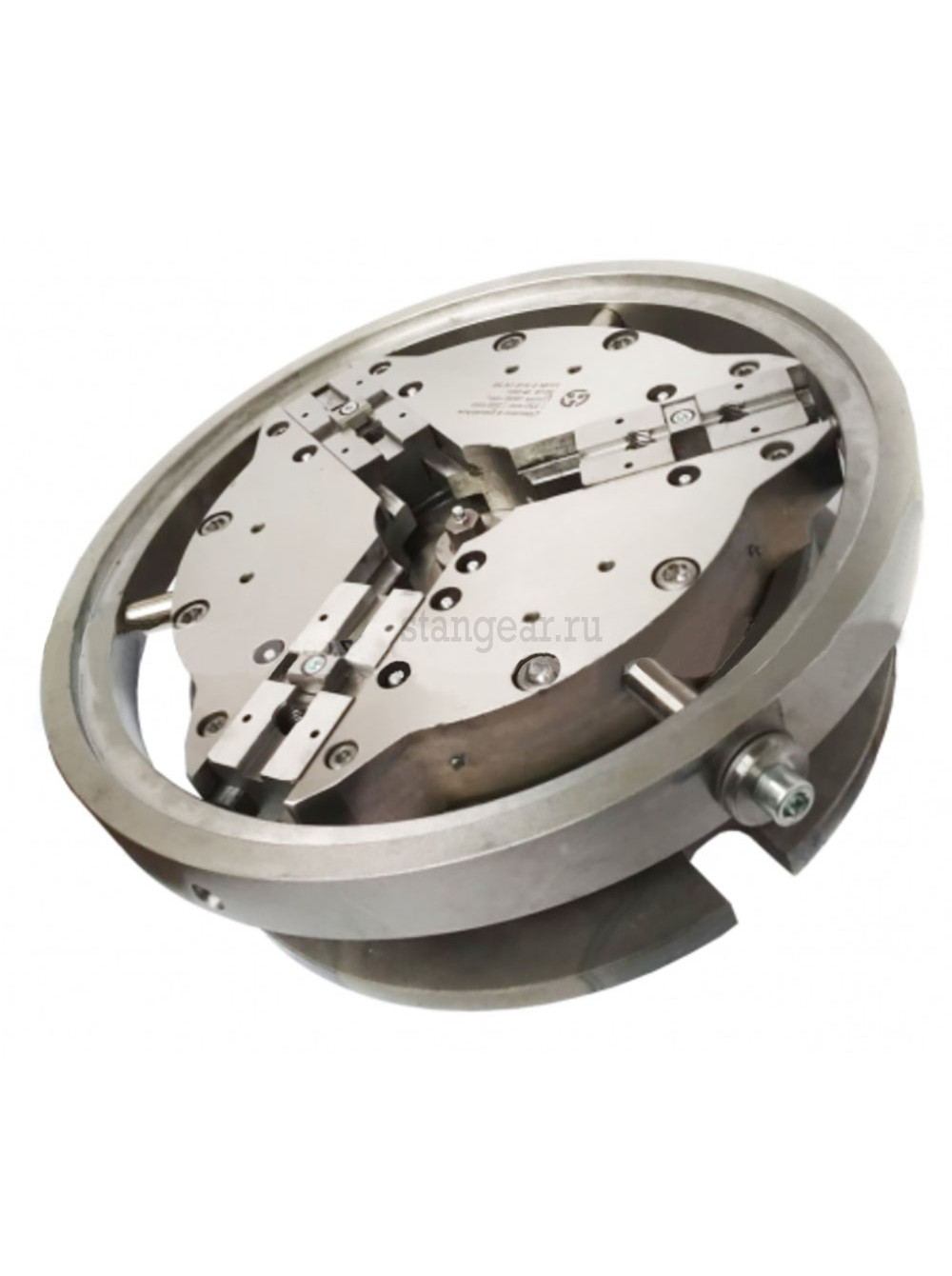

Патрон винтовой трехкулачковый ПТМ 3-315.14.28

Патрон винтовой трехкулачковый ПТМ 3-315.14.28

Патрон винтовой трехкулачковый самоцентрирующий используется в муфтонаверточных станках. Для эксплуатации данных патронов необходим привод вращательного типа с крутящим моментом не превышающим 180 Н·м. Конструкция патрона позволяет производить замену поводков и центра без демонтажа патрона. Центр не зависит от поводков и нагружается за счет тарельчатых пружин, усилие которых регулируется винтом. Данная система самонастраиваемая и в самых сложных условиях работы гарантирует максимальную эффективность вращения, в том числе и на необработанных поверхностях с погрешностью ортогональности относительно оси вращения до 4мм.

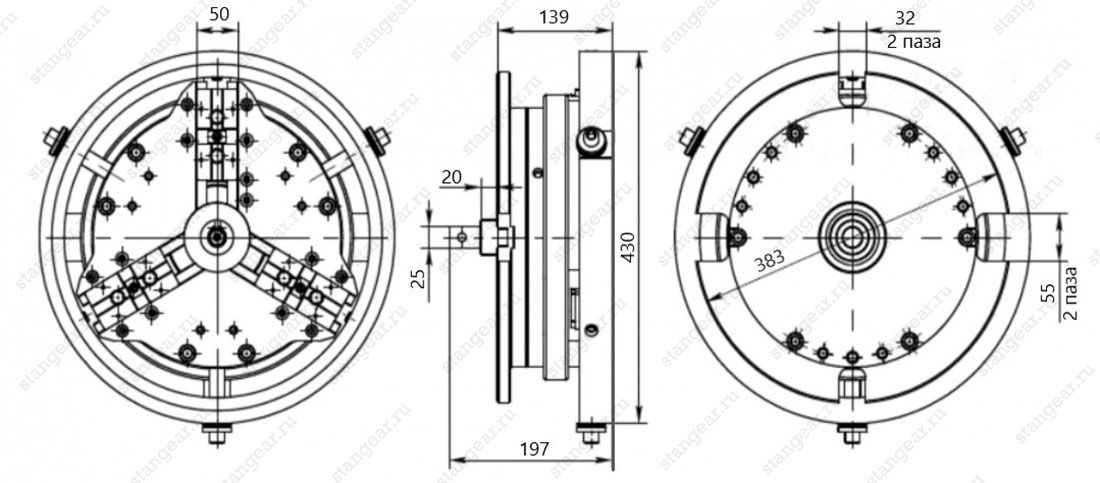

Чертеж и параметры патрона ПТМ 3-315.14.28
