Резец 2103-0007
Резец 2103-0007
Наличие уточняйте
Цену уточняйте
Скидки постоянным клиентам!
Гарантия качества всех товаров!
Доставка товаров по всей России!

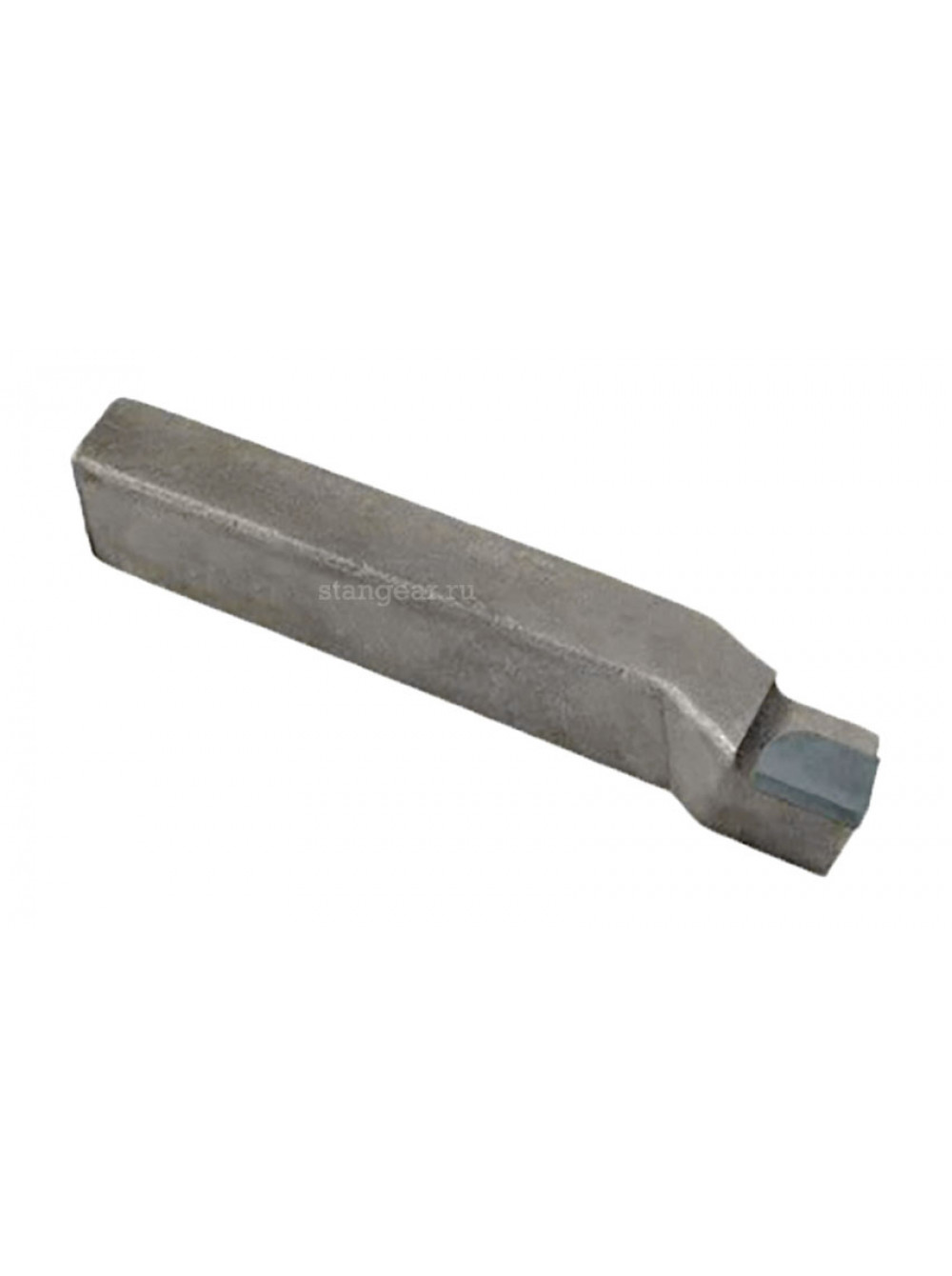

Резец токарный проходной упорный 2103-0007
Резец токарный проходной упорный с пластиной из твердого сплава общего назначения изготавливается по ГОСТ 18879-73.
Резцы изготавливаются двух типов:
- тип 1- проходные упорные прямые;
- тип 2 - проходные упорные изогнутые.
Угол врезки пластины в стержень для обработки чугуна и других хрупких материалов - 10°, для обработки стали и других вязких материалов - 0°.
Пример условного обозначения:
Резец правый тип 1, сечением державки 20х12, с углом врезки пластины в стержень 10°, с пластиной из твердого сплава марки ВК6: Резец 2101-0009 ВКб ГОСТ 18879- 73.
Таблица типоразмеров и чертеж резца тип1
| Обозначение резца | Сечение державки резца hxb, мм | L, мм | |||
|---|---|---|---|---|---|
| С углом врезки пластины 10° | С углом врезки пластины 0° | ||||
| Правые | Левые | Правые | Левые | ||
| 2101-0001 | 2101-0002 | - | - | 8х8 | 50 |
| 2101-0003 | 2101-0004 | - | - | 10х10 | 60 |
| 2101-0005 | 2101-0006 | - | - | 12х12 | 70 |
| 2101-0007 | 2101-0008 | 2101-0051 | 2101-0052 | 16х16 | 80 |
| 2101-0009 | 2101-0010 | 2101-0053 | 2101-0054 | 20х12 | 100 |
| 2101-0011 | 2101-0012 | 2101-0055 | 2101-0056 | 20х20 | |
| 2101-0013 | 2101-0014 | 2101-0057 | 2101-0058 | 25х16 | 120 |
| 2101-0015 | 2101-0016 | 2101-0059 | 2101-0060 | 32х20 | 140 |
Таблица типоразмеров и чертеж резца тип2
| Обозначение резца | Сечение державки резца hxb, мм | L, мм | n, мм | |||
|---|---|---|---|---|---|---|
| С углом врезки пластины 10° | С углом врезки пластины 0° | |||||
| Правые | Левые | Правые | Левые | |||
| 2103-1101 | 2103-1102 | 2103-1121 | 2103-1122 | 10х10 | 90 | 4 |
| 2103-1103 | 2103-1104 | 2103-1123 | 2103-1124 | 12х12 | 100 | 5 |
| 2103-0017 | 2103-0018 | 2103-0067 | 2103-0068 | 16х10 | 110 | 4 |
| 2103-0019 | 2103-0020 | 2103-0069 | 2103-0070 | 16х12 | 100 | 5 |
| 2103-1105 | 2103-1106 | 2103-1125 | 2103-1126 | 16х16 | 110 | 6 |
| 2103-0003 | 2103-0004 | 2103-0053 | 2103-0054 | 20х12 | 125 | |
| 2103-0021 | 2103-0022 | 2103-0071 | 2103-0072 | 20х16 | 120 | |
| 2103-1107 | 2103-1108 | 2103-1127 | 2103-1128 | 20х20 | 125 | 8 |
| 2103-0007 | 2103-0008 | 2103-0057 | 2103-0058 | 25х16 | 140 | |
| 2103-0023 | 2103-0024 | 2103-0073 | 2103-0074 | 25х20 | ||
| 2103-1111 | 2103-1112 | 2103-1131 | 2103-1132 | 25х25 | 10 | |
| 2103-0009 | 2103-0010 | 2103-0059 | 2103-0060 | 32х20 | 170 | |
| 2103-0025 | 2103-0026 | 2103-0075 | 2103-0076 | 32х25 | ||
| 2103-1113 | 2103-1114 | 2103-1133 | 2103-1134 | 32х32 | 12 | |
| 2103-0011 | 2103-0012 | 2103-0061 | 2103-0062 | 40х25 | 200 | |
| 2103-0027 | 2103-0028 | 2103-0077 | 2103-0078 | 40х32 | 10 | |
| 2103-1115 | 2103-1116 | 2103-1135 | 2103-1136 | 40х40 | 14 | |
| 2103-0015 | 2103-0016 | 2103-0065 | 2103-0066 | 50х32 | 240 | |
| 2103-0029 | 2103-0020 | 2103-0079 | 2103-0080 | 50х40 | 12 | |
| 2103-1117 | 2103-1118 | 2103-1137 | 2103-1138 | 50х50 | 18 | |
| Резцы | |
| Направление | Правое |
| Сечение державки, мм | 25х16 |
| Угол врезки пластины | 10° |
| Назначение | Проходной упорный |
