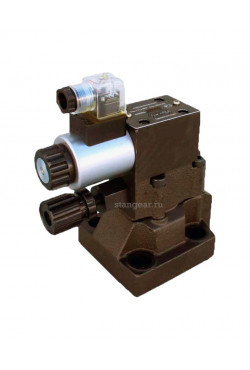

Гидроклапан МКПВ-10/3С2Р3

0 отзывов

Наличие уточняйте Цену уточняйте

Производитель: Россия
Доступность: Наличие уточняйте
Код товара: gidroklapana-MKPV

В корзину

Скидки постоянным клиентам!

Гарантия качества всех товаров!

Доставка товаров по всей России!

gidroklapana MKPV-Х-3с

Гидроклапана предохранительные типа МКПВ-Х/3С и МКПВ-Х/3Т

Гидроклапана предохранительные стыкового и трубного монтажа предназначены:

- для предохранения гидросистемы от перегрузок, поддержания настроенного давления и дистанционной разгрузки путем соединения полости со сливной линией;

- для предохранения гидросистемы от перегрузок и поддержания настроенного давления при включенном электромагните пилота, разгрузка - при выключенном;

- для предохранения гидросистем от перегрузок и поддержания настроенного давления при выключенном электромагните пилота, разгрузка - при включенном.

Гидроклапана применяются в гидроприводах станков, прессов, литейных машин и др. оборудования.

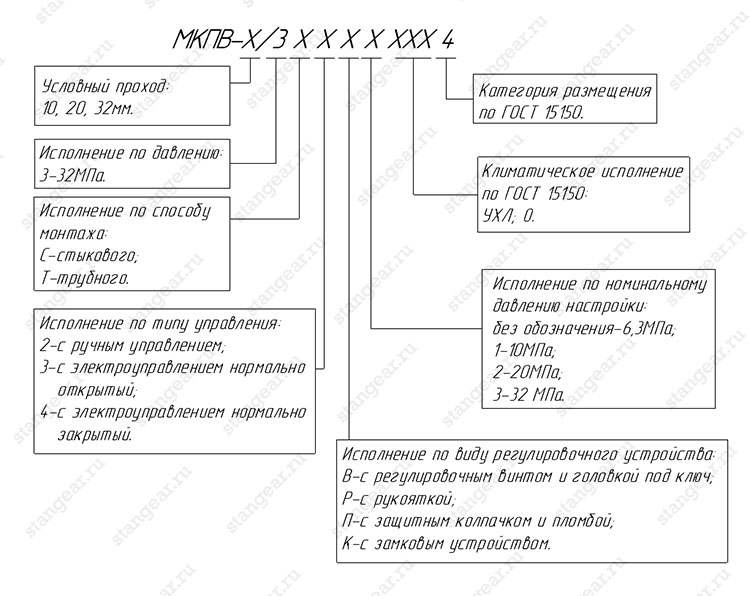

Структура условного обозначения

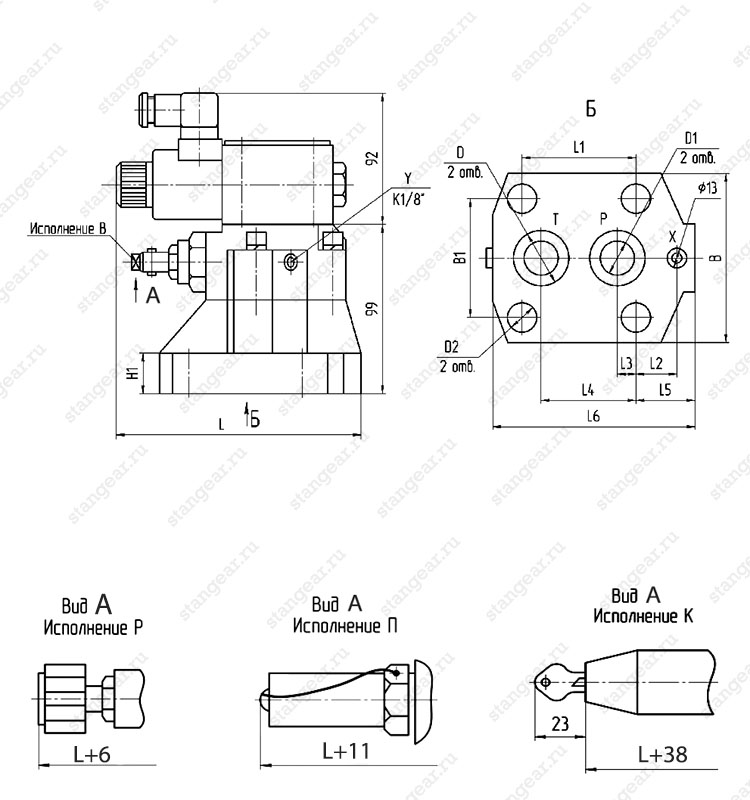

Габаритные и присоединительные размеры гидроклапанов МКПВ-Х/3С

Форсунка 1/2

Обозначение	D, мм	D1, мм	D2, мм	В, мм	В1, мм	L, мм	L1, мм	L2, мм	L3, мм	L4, мм	L5, мм	L6, мм	H1, мм
МКПВ-10/3С	22	14	13	80	53,8	138	53,8	-	22,1	47,5	21	89	20,5
МКПВ-20/3С	32	23	17	100	70	146	66,7	23,8	11,1	55,6	34,5	116	25
МКПВ-32/3С	39	29	19	113	82,6	151	88,9	31,8	12,7	76,2	42,5	152	25

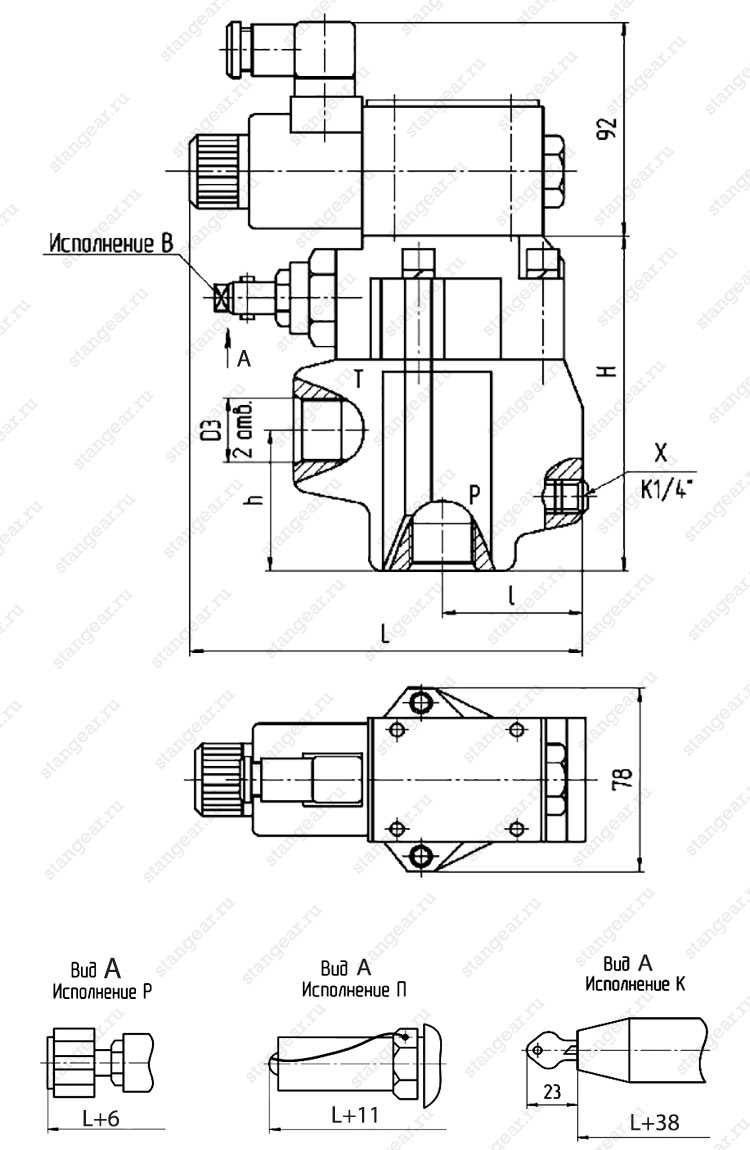

Габаритные и присоединительные размеры гидроклапанов МКПВ-Х/3Т

Форсунка 1/2

Обозначение	D3, мм	L, мм	l, мм	H, мм	h, мм
МКПВ-10/3Т	М27х2	146	51	123	55,5
МКПВ-20/3Т	М33х2	138	43	131	53
МКПВ-32/3Т	М48х2	148	53	134	56

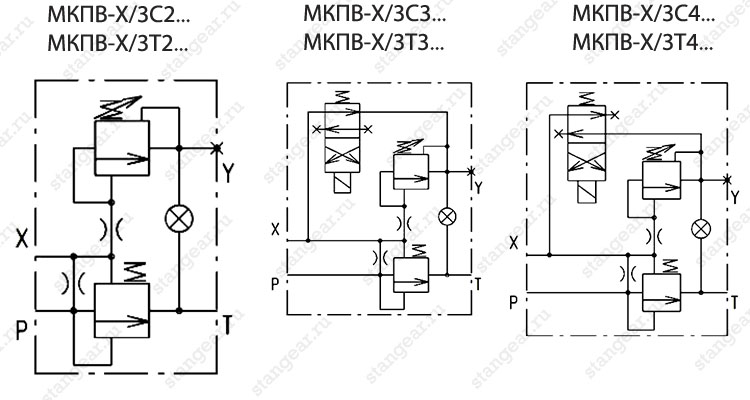

Гидравлические схемы

Форсунка 1/2

Основные технические параметры

Параметр		Условный проход, мм
Параметр		10	20	32
Расход масла, л/мин	минимальное	3	5	10
	номинальное	40	100	250
	максимальное	56	140	350
Давление настройки, МПа, для исполнений клапанов по номинальному давлению настройки	10 МПа	0,3-12,5
	20 МПа	1-25
	32 МПа	2-40
Давление разгрузки, МПа		0,3
Давление на сливе, МПа, не более		0,15
Время срабатывания, с, для клапанов с электромагнитным управлением разгрузкой		0,2
Давление на сливе, МПа, не более		0,15
Установленный ресурс в режиме перелива при давлении, ч	10 МПа	3400
	20 МПа	2400
	32 МПа	2000
Масса с электромагнитным управлением разгрузкой, кг, не более		5,3	8,3	13
Масса без электромагнитного управления разгрузкой, кг, не более		3,8	6,8	11,8

Обозначение	Ду, мм	Номинальное давление настройки, МПа	Диапазон регулирования давления, МПа	Номинальный расход, л/мин	Спецхарактеристика	Масса, кг
МКПВ-10/3С2Р	10 М27х2	6,3	0,3-0,7	80	Дистанционное гидравлическое управление разгрузкой	3,45
МКПВ-10/3С2Р1		10	0,5-12,5
МКПВ-10/3С2Р2		20	2-25
МКПВ-10/3С2Р3		32	5-35
МКПВ-20/3С2Р	20 М33х2	6,3	0,3-0,7	160		4,15
МКПВ-20/3С2Р1		10	0,5-12,5
МКПВ-20/3С2Р2		20	2-25
МКПВ-20/3С2Р3		32	5-35
МКПВ-32/3С2Р	32 М48х2	6,3	0,3-0,7	320		5,95
МКПВ-32/3С2Р1		10	0,5-12,5
МКПВ-32/3С2Р2		20	2-25
МКПВ-32/3С2Р3		32	5-35
МКПВ-10/3С3Р	10 М27х2	6,3	0,3-0,7	80	Электромагнитное управление разгрузкой, нормально разгруженный	3,45
МКПВ-10/3С3Р1		10	0,5-12,5
МКПВ-10/3С3Р2		20	2-25
МКПВ-10/3С3Р3		32	5-35
МКПВ-20/3С3Р	20 М33х2	6,3	0,3-0,7	160		4,15
МКПВ-20/3С3Р1		10	0,5-12,5
МКПВ-20/3С3Р2		20	2-25
МКПВ-20/3С3Р3		32	5-35
МКПВ-32/3С3Р	32 М48х2	6,3	0,3-0,7	320		5,95
МКПВ-32/3С3Р1		10	0,5-12,5
МКПВ-32/3С3Р2		20	2-25
МКПВ-32/3С3Р3		32	5-35
МКПВ-10/3С4Р	10 М27х2	6,3	0,3-0,7	80	Электромагнитное управление разгрузкой, нормально нагруженный	3,45
МКПВ-10/3С4Р1		10	0,5-12,5
МКПВ-10/3С4Р2		20	2-25
МКПВ-10/3С4Р3		32	5-35
МКПВ-20/3С4Р	20 М33х2	6,3	0,3-0,7	160		4,15
МКПВ-20/3С4Р1		10	0,5-12,5
МКПВ-20/3С4Р2		20	2-25
МКПВ-20/3С4Р3		32	5-35
МКПВ-32/3С4Р	32 М48х2	6,3	0,3-0,7	320		5,95
МКПВ-32/3С4Р1		10	0,5-12,5
МКПВ-32/3С4Р2		20	2-25
МКПВ-32/3С4Р3		32	5-35

Гидроклапана
Тип гидроклапана	МКПВ
Исполнение присоединения	Стыковое
Ном. расход раб. жид-ти, л/мин	80
Номинальное давление, МПа	32
