Типы патронов

Токарные патроны самоцентрирующие спирально-реечные с ручным приводом 3-х кулачковые с наружным диаметром от 80 до 630 мм изготавливаются четырех типов:

Тип 1 - простая спинка;

Тип 2 - прямой монтаж (байонетный). Крепление формы С со шпильками и контргайками;

Тип 3 - прямой монтаж (образуют монтаж спереди);

Тип 4 - прямой монтаж (кулачковый замок). Крепление формы D с заклепками и кулачковыми замками (типа Кэмлокк).

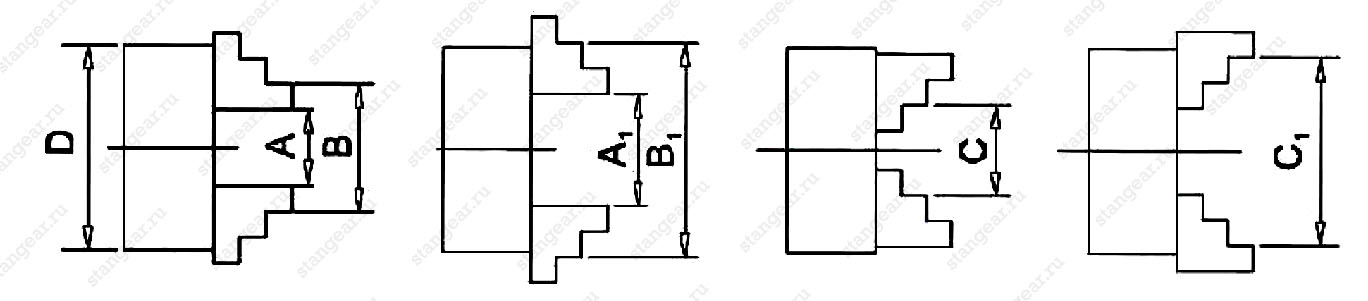

Диапазон зажима

патроны

Размер D Наружная губка Внутренняя губка
А-А1 В-В1 С-С1
80 2-22 25-70 22-63
100 2-30 30-90 30-80
125 2,5-40 38-125 38-110
130 3-40 40-130 40-120
160 3-55 50-160 55-145
165 4-60 52-165 55-150
180 4-65 65-180 65-180
190 4-70 65-190 65-190
200 4-85 65-200 65-200
230 6-90 80-230 90-230
240 6-100 80-240 90-240
250 6-110 80-250 90-250
315 10-140 95-315 100-315
320 11,5-145 95-320 110-320
325 11,5-165 95-350 110-340
380 11,5-210 95-400 120-380
400 15-210 120-400 120-400
500 25-280 150-500 150-500

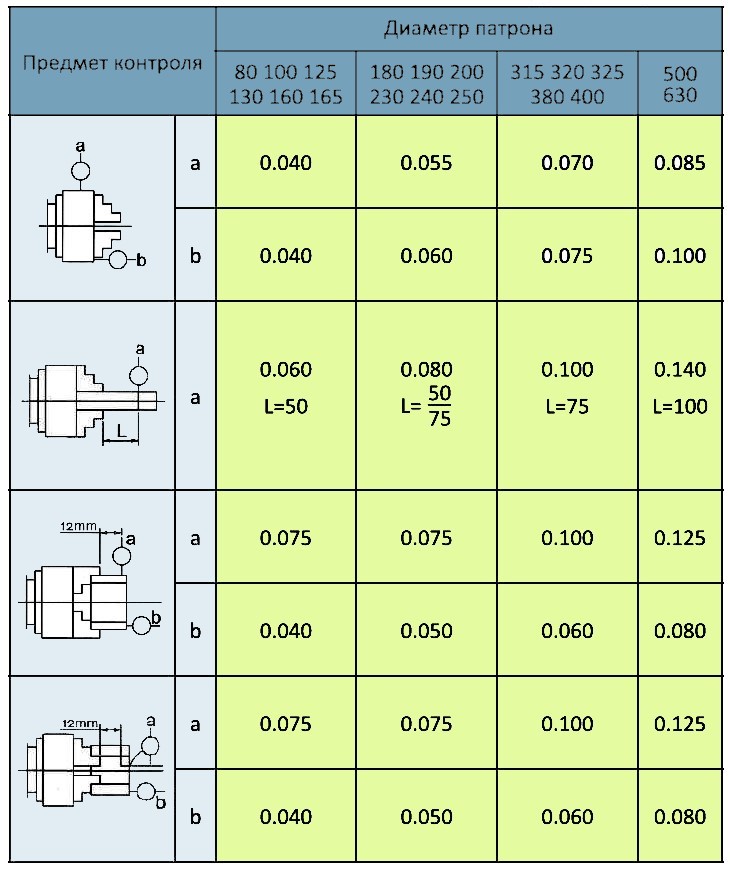

Точность патронов

патроны

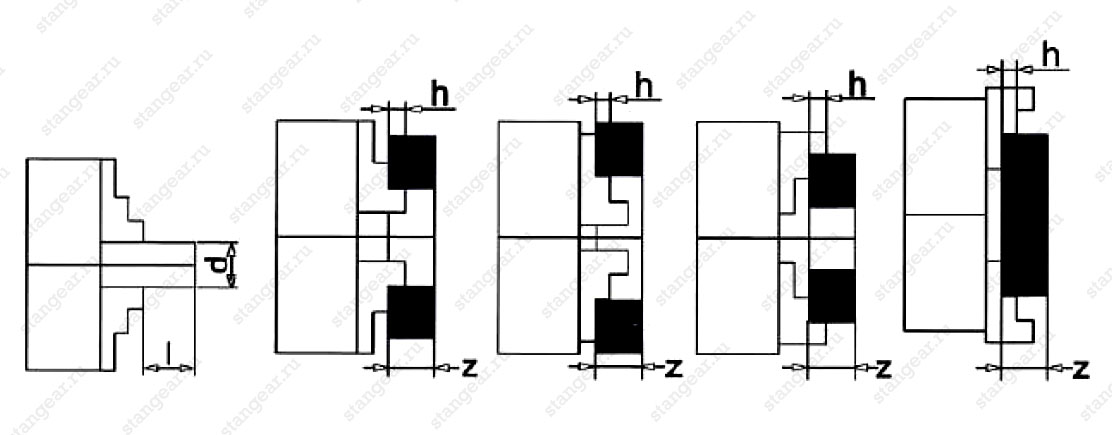

Безопасные рабочие параметры

патроны

Условия:

- l и z - максимальная длина обрабатываемой детали;

- d - диаметр заготовки;

- h - высота шага зажимной губки;

- заготовка зажимается в зажимных губках патрона без опоры.

Диаметр зажимного патрона 80 100 125 160 200 250 315 400 500 630 800
l 1,2хd 1,5хd 1хd
z 4хh

Суммарное усилие захвата всех самоцентрирующихся патронов:

Диаметр патрона 80 100 125 160 200 250 315 400 500 630 800
Патроны со стальными и чугунными корпусами 800 1300 1900 2400 3000 3700 4400 5200 5800 6500 8000

Рекомендуемые максимальные частоты вращения самоцентрирующихся патронов (об/мин):

Диаметр патрона 80 100 125 160 200 250 315 400 500 630 800
Корпус из чугуна 4000 3500 3000 2500 2000 1600 1200 1000 800 300
Стальной корпус 5500 4700 4300 4000 3500 3000 2300 1800 1200 450

Значение балансировки только для самоцентрирующихся патронов со стальным корпусом:

Диаметр патрона 80 100 125 160 200 250 315 400 500 630
Балансировка (gcm) 11 16 23 32 45 63 90 140 300 640
