Патроны резьбонарезные с головками предохранительными

Патроны резьбонарезные с головками предохранительными

Патроны резьбонарезные с головками предохранительными предназначены для нарезания различных типов правой и левой резьбы метчиками. Применяются на сверлильных, фрезерных, токарных станках и станках типа обрабатывающий центр.

Резьбонарезные патроны имеют механизмы осевой компенсации, позволяющие компенсировать разность между подачей станка и шагом метчика, предусмотрен механизм быстрой смены головок предохранительных на другой диаметр метчика. Головка имеет встроенную предохранительную шариковую муфту с механизмом регулировки передаваемого крутящего момента для нарезания резьбы в различных материалах, что позволяет предохранить метчики от поломки (при увеличении момента метчик останавливается). Это наиболее целесообразно и незаменимо при нарезании резьб в глухих отверстиях, труднообрабатываемых материалах, при нарезании резьб с мелким шагом. Головка имеет механизм быстрой смены метчика с надежной фиксацией в течении нескольких секунд.

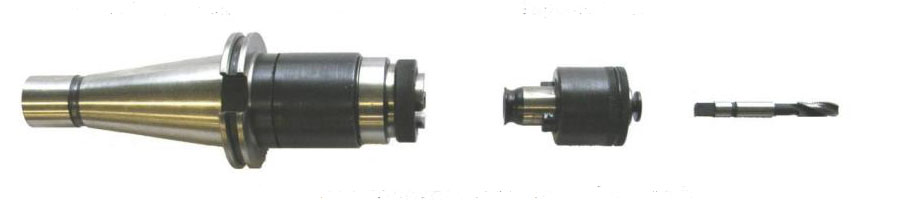

Чертеж головки предохранительной 6251-4002М-..

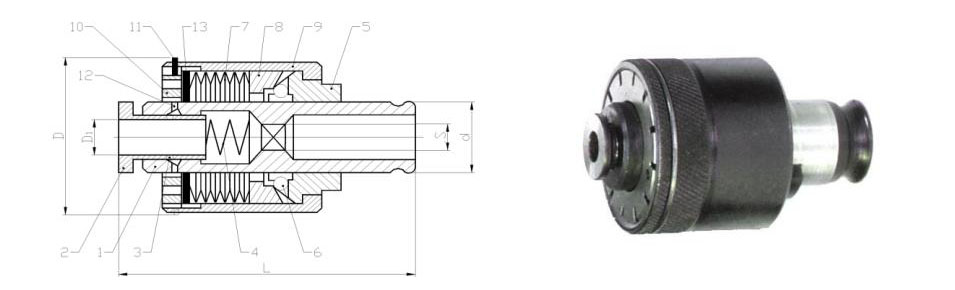

Устройство и принцип работы головок предохранительных

Устройство и принцип работы головок предохранительных

Метчик устанавливается в квадратное отверстие корпуса 1 и втулку 2. Зажим метчика производится шариками 3 при перемещении втулки 2 пружиной 4. Крутящий момент к корпусу 1 от резьбонарезного патрона передаётся поводком 5 через шарики 6, поджатые кольцом 8 и тарельчатыми пружинами 7 в лунки корпуса. Регулировка крутящего момента обеспечивается изменением величины деформации тарельчатых пружин 7 при вращении гайки 10. Головка предохранительная поставляется с отрегулированным крутящим моментом, обеспечивающим нарезание указанной на головке резьбы в стали 45, 153…203 HB по ГОСТ 1050-88. Величина крутящего момента для других сталей определяется эксперементально и регулируется вращением гайки 10, согласно паспорта изделия.

Порядок настройки и работы:

При нарезании резьбы в сталях с механическими свойствами, отличающимися от стали 45, необходимо выполнить следующее:

- расчётным или эксперементальным методом (с помощью динамометрического ключа) определить момент резания Нм в данной стали необходимым метчиком;

- снять замковое кольцо и произвести настройку крутящего момента вращением гайки по часовой стрелке для увеличения крутящего момента. Контроль головки на крутящий момент производится динамометрическим ключом и специальной оправкой, зафиксированной вместо метчика. После настройки головки гайку зафиксировать кольцом замковым;

- после настройки головка готова к эксплуатации и правильно отрегулированная головка должна обеспечить плавное нарезание метчиком резьбы, при упоре метчика в дно глухого отверстия появление треска в головке сигнализирует о прекращении вращения метчика. - при нарезании резьбы с мелким шагом величина крутящего момента определяется по формуле:

Технические характеристики патронов резьбонарезных

где, Мт- крутящий момент по таблице, Рх- шаг нарезаемой резьбы, Р- крупный шаг резьбы для данного диаметра.
