Резцы расточные державочные из быстрорежущей стали

Показывать:
Сортировать:
Резцы расточные державочные из быстрорежущей стали
РРД 2142 ГОСТ 10044-73

Резцы расточные державочные из быстрорежущей стали

Резцы расточные державочные из быстрорежущей стали общего назначения изготавливаются по ГОСТ 10044-73.

Резцы изготавливаются следующих типов:

- тип 1- резцы для прямого крепления;

- тип 2 - резцы упорные для прямого крепления;

- тип 3-резцы для косого крепления под углом 45°;

- тип 4 - резцы для косого крепления под углом 60°.

Пример условного обозначения:

Резец тип1, с сечением державки 8х8, L=32мм: Резец 2142-0650 ГОСТ 10044-73.

Таблица типоразмеров и чертеж резца тип 1

чертеж виброопоры KS


Обозначение резцаСечение державки резца BxH, мм L, мм n, мм
2142-0642 6х6 20 4
2142-0644 25
2142-0646 32
2142-0648 8х8 25 5
2142-0650 32
2142-0652 40
2142-0654 10х10 32 6
2142-0656 40
2142-0658 50
2142-0660 12х12 40 7
2142-0662 50
2142-0664 63
2142-0666 16х16 63 10
2142-0668 80

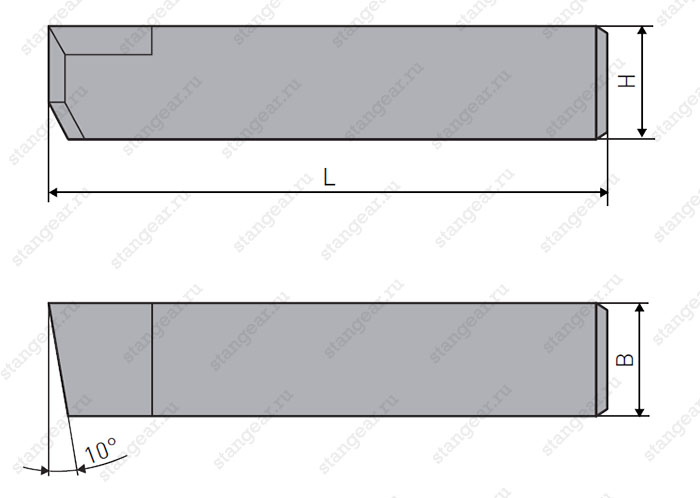

Таблица типоразмеров и чертеж резца тип 2

чертеж виброопоры KS

Обозначение резца Сечение державки резца BxH, мм L, мм
2142-0574 6х6 20
2142-0552 25
2142-0554 32
2142-0576 8х8 20
2142-0578 25
2142-0580 32
2142-0001 40
2142-0002 10х10 32
2142-0560 40
2142-0562 50
2142-0564 12х12 40
2142-0566 50
2142-0003 63
2142-0004 16х16 50
2142-0570 63
2142-0572 80
2142-0005 20х20 63
2142-0006 80
2142-0007 100

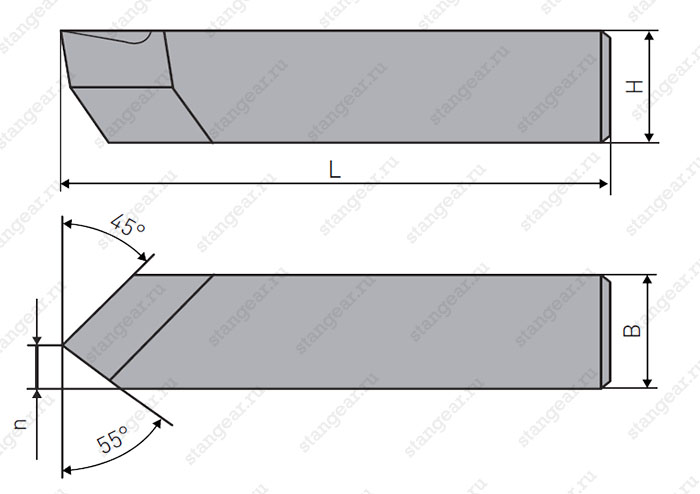

Таблица типоразмеров и чертеж резца тип 3

чертеж виброопоры KS

Обозначение резца Сечение державки резца BxH, мм L, мм n, мм
2142-0528 6х6 20 2,5
2142-0502 25
2142-0504 32
2142-0530 8х8 20 3,5
2142-0506 25
2142-0508 32
2142-0510 40
2142-0512 10х10 32 4,5
2142-0514 40
2142-0516 50
2142-0518 12х12 40 5
2142-0520 50
2142-0522 63
2142-0008 16х16 50 6
2142-0524 63
2142-0526 80
2142-0009 20х20 63 8
2142-0011 80
2142-0012 100

Таблица типоразмеров и чертеж резца тип 4

чертеж виброопоры KS

Обозначение резца Сечение державки резца BxH, мм L, мм n, мм
2142-0013 6х6 20 3
2142-0014 25
2142-0015 32
2142-0602 8х8 20 4
2142-0604 25
2142-0606 32
2142-0608 40
2142-0610 10х10 32 5
2142-0612 40
2142-0614 50
2142-0616 12х12 40 6
2142-0618 50
2142-0620 63
2142-0016 16х16 50 8
2142-0622 63
2142-0624 80
2142-0017 20х20 63 10
2142-0018 80
2142-0019 100
