Резцы долбежные из быстрорежущей стали

Показывать:
Сортировать:
Резцы долбежные из быстрорежущей стали
РД ГОСТ 10046-72

Резцы долбежные из быстрорежущей стали

Резцы долбежные из быстрорежущей стали изготавливается по ГОСТ 10046-72.

Резцы изготавливаются следующих типов:

- тип 1- проходные двусторонние с углом 45°;

- тип 2 - прорезные;

- тип 3- для шпоночных пазов;

Пример условного обозначения:

Резец тип1, с сечением державки 40х25: Резец 2180-0804 ГОСТ 10046-72.

Таблица типоразмеров и чертеж резца тип 1

чертеж виброопоры KS


Обозначение резцаСечение державки резца НxВ, мм L, мм l, мм m, мм
2180-0801 20х12 250 35 11
2180-0802 25х16 300 40 14
2180-0803 32х20 350 45 17
2180-0804 40х25 450 55 20
2180-0805 50х32 500 60 24

Данные резцы могут изготавливатся также с пластинами из твердого сплава.

Таблица типоразмеров и чертеж резца тип 2

чертеж виброопоры KS

Обозначение резца Сечение державки резца НxВ, мм L, мм l, мм l1, мм а, мм m, мм
2182-0601 16х10 150 40 30 4 4
2182-0602 5
2182-0603 20х12 250 60 6
2182-0604 8 6
2182-0605 25х16 300 80 35 10 7
2182-0606 12
2182-0607 32х20 350 100 40 14 8
2182-0608 16
2182-0609 40х25 400 120 50 18 11
2182-0610 50х32 500 150 20
2182-0611 180 24
2182-0612 63х40 600 250 60 28 13

Данные резцы могут изготавливатся также с пластинами из твердого сплава.

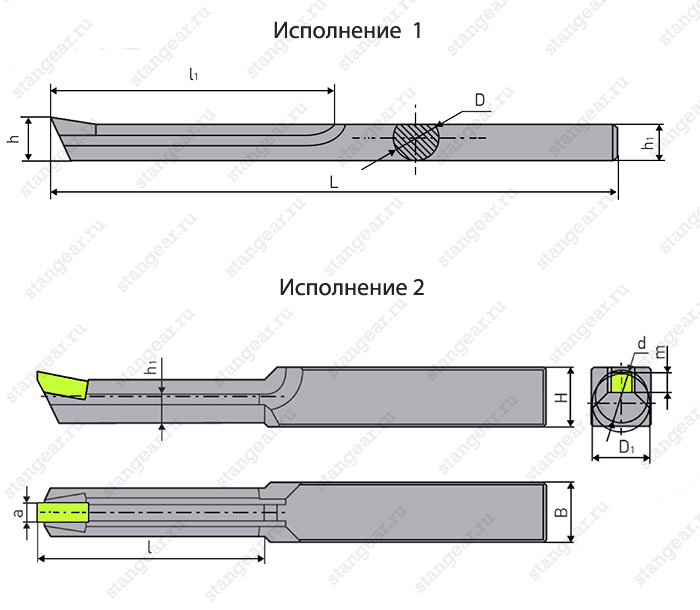

Таблица типоразмеров и чертеж резца тип 3 исполнения 1, 2

чертеж виброопоры KS

Обозначение резца Исполнение 1 Исполнение 2 L, мм l, мм l1, мм d, мм h, мм h1, мм a, мм m, мм Диаметр наименьшего обрабатываемого отверстия, мм
D, мм НxВ, мм
2184-0551 6 - 90 - 40 - 5,5 4,5 3 2 7
2184-0552 8 100 50 7,6 6,5 4 3 10
2184-0553 12 110 11,5 10 5 4 14
2184-0554 - 20х20 280 90 - 16 15,4 14 6 5 18
2184-0555 25х25 300 100 22 21,2 18,2 8 6 24
2184-0556 350 130 25 24 21 10 7 28
2184-0557 32х32 400 150 23,7 20,7 12
2184-0558 160 28 25,7 21,7 14 8 30

Резцы исполнения 1 изготавливаются из цельного быстрореза.

Резцы исполнения 2 изготавливаются с пластинами из быстрорежущей стали и с пластинами из твердого сплава.

Таблица типоразмеров и чертеж резца тип 3 исполнения 3

чертеж виброопоры KS

Обозначение резца Сечение державки резца НxВ, мм L, мм l, мм l1, мм l2, мм d, мм h, мм a, мм Диаметр наименьшего обрабатываемого отверстия, мм
2184-0571 20х20 300 130 30 45 18 30 10 35
2184-0572 12
2184-0573 25х25 350 150 40 55 22 36 14 42
2184-0574 160 16
2184-0575 32х32 50 70 28 45 18 53
2184-0576 400 200 20
2184-0577 40х40 450 250 65 90 35 60 70
