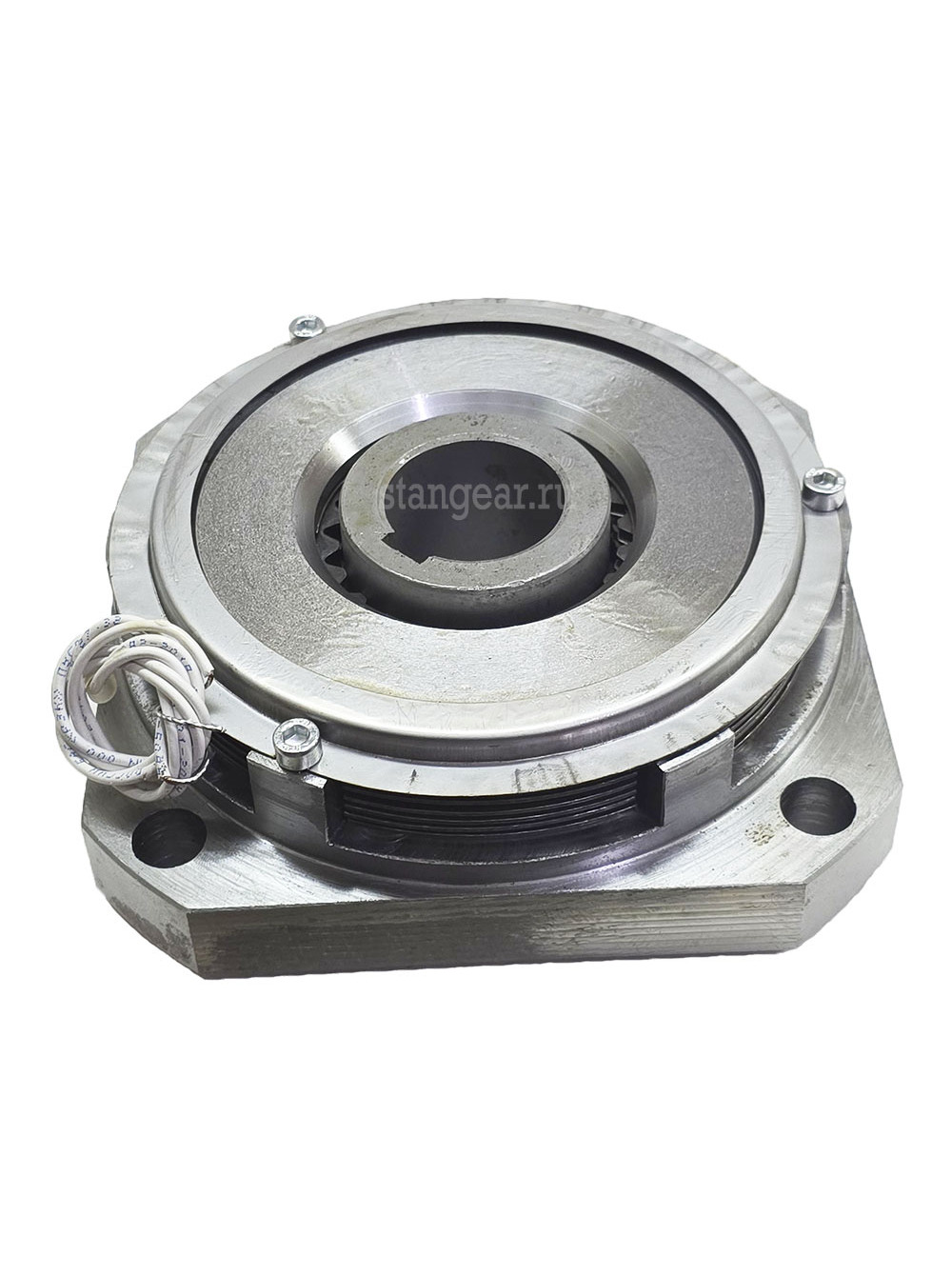

Муфта электромагнитная ЭТМ 096-1А квадратный фланец

0 отзывов

На складе 6480.00 6 480.00 р.

Доступность: На складе
Код товара: 096

В корзину

Скидки постоянным клиентам!

Гарантия качества всех товаров!

Доставка товаров по всей России!

Электрошокеры

Муфты серии ЭТМ..6

Особенности эксплуатации

Между тормозной муфтой и корпусом узла машины создается тепловой контакт. При этом имеется обильная смазка маслом. Указанные обстоятельства обеспечивают малую температуру перегрева в случае возникновения чрезмерных нагрузок. Между корпусом и втулкой имеется зазор. Его наличие снижает магнитный поток рассеяния по валу, сокращает период прохождения переходных процессов и уменьшает остановочные моменты.

Требования к условиям использования:

высота места эксплуатации не должна превышать 1 км над уровнем моря;
рабочее положение муфты – горизонтальное. При этом монтаж муфты, имеющей вертикальное расположение оси вращения, допустим;
окружающая среда недолжна содержать агрессивных, взрывоопасных газов и паров в тех концентрациях, которые способны привести к разрушению изоляционных материалов и металлов. Также не должно быть токопроводящей пыли, тумана жидкостей, проводящих ток;
место монтажа муфты необходимо оградить от попадания воды;
места крепления муфт могут вибрировать с частотой не более 60 Hz при ускорении до 1g;
эксплуатировать муфты разрешается в масляной среде. Это должно быть исключительно масло, рассчитанное на промышленное использование.

Тормозные муфты ЭТМ…6 комплектуются цилиндрическим поводком 3, охватывающим корпус 2. Якорь 5 подвешен на поводке с помощью кольца 4. Наружные диски сцеплены с неподвижным поводком. Внутренние диски 7 и шлицевая втулка 1, отделенная зазорами от корпуса и якоря, в отключенной муфте свободно вращаются вместе с валом. При включении муфты, к валу прикладывается тормозной момент, равный вращающему моменту муфты. По окончании торможения вал удерживается моментом, равным передаваемому моменту муфты. Усилие торможения замыкается на корпус узла через наружные диски, поводок 3 и детали крепления.

Габаритные и присоединительные размеры муфт тормозного исполнения (ЭТМ…6)

Габарит муфты	D₁ -0.5	D₂h6	D₃±0,35	d +0.2	L h11	B -0.5	L1+0.5	Номинальный передаваемый момент М1, Нм	Номинальный вращающий момент Мв, Нм	Номинальное напряжение питания Uн, В
05	115	80	100	9	32	90	3	25	16	24	1,4
06	125	90	110	9	35	100		40	25		1,8
07	140	100	123	11	38	110		63	40		2,2
08	150	110	133	11	41	120	4	100	63		3,06
09	170	120	150	13	45	135		160	100		4,0
10	185	135	165	13	52	150		250	160		5,3
11	215	150	190	17	60	170	5	400	250		7,4
12	235	170	210		68	190		630	400		9,7
13	255	190	230		78	210		1000	630		12,5
14	290	210	256	19	90	230		1600	1000		21,5
15	310	230	276		100	250		2500	1600		28,4
16	355	265	315		110	285		4000	2500		39,3

Посадочные размеры муфт тормозного исполнения ЭТМ..6

Габарит муфты	Группы и размеры шпоночных посадочных отверстий									Группы и размеры шлицевых посадочных отверстий
	Группа А1			Группа А2			Группа А3			Группа Н1			Группа Н2			Группа Н3
	d₁H7	b₁H9	d₁+ t₁	d₁H7	b₁H9	d₁+ t₁	d₁H7	b₁H9	d₁+ t₁	DH7	dH12	bF10	DH7	dH12	bF10	DH7	dH12	bF10
05	20	6	23.3	18	5	19.9	16	5	18.3	22	18	5	20	16	4	16	13	3.5
06	22	5	23.9	20	6	22.3	18	5	19.9	25	21	5	22	18	5	20	16	4
07	25	6	27.3	22	6	24.3	20	6	22.3	30	26	6	25	21	5	22	18	5
08	30	8	32.6	25	8	27.6	22	6	24.3	34	28	7	30	26	6	25	21	5
09	35	10	37.9	30	8	32.6	25	8	27.6	40	36	7	34	28	7	30	26	6
10	40	10	42.9	35	10	37.9	30	8	32.6	46	42	8	40	36	7	34	28	7
11	50	14	53.3	40	12	43.3	35	10	38.3	54	46	9	46	42	8	40	36	7
12	60	14	63.3	50	16	54.3	40	12	43.3	65	56	10	54	46	9	46	42	8
13	80	16	82.9	70	16	74.3	60	14	63.8	82	72	12	72	62	12	65	56	10
14	90	18	92.9	80	18	84.4	70	16	74.3	92	82	12	82	72	12	72	62	12

Габарит муфты	Группы и размеры шлицевых посадочных отверстий
	Группа 1В			Группа 2В			Группа 3В
	DH12	dH7	bF10	DH12	dH7	bF10	DH12	dH7	bF10
05	22	18	5	20	16	4	16	13	3,5
06	25	21	5	22	18	5	20	16	4
07	30	26	6	25	21	5	22	18	5
08	34	28	7	30	26	6	25	21	5
09	40	36	7	34	28	7	30	26	6
10	46	42	8	40	36	7	34	28	7
11	54	46	9	46	42	8	40	36	7
12	65	56	10	54	46	9	46	42	8
13	82	72	12	72	62	12	65	56	10
14	92	82	12	82	72	12	72	62	12

Муфты электромагнитные
Рабочая среда	Масляная
Габарит муфты	09
Исполнение муфты	Тормозная (ЭТМ ..6)
Диаметр муфты, мм	130
Типоразмер посадочного отверстия	1
Тип посадочного отверстия	Шпоночное
Номинальное напряжение катушки, В	24
Мощность катушки при температуре 20 С, Вт	30
Номинальный вращающий момент, Нм	100
Номинальный передаваемый момент, Нм	160
Номинальная частота вращения, об/мин	1000
Предельная частота вращения, об/мин	2800
