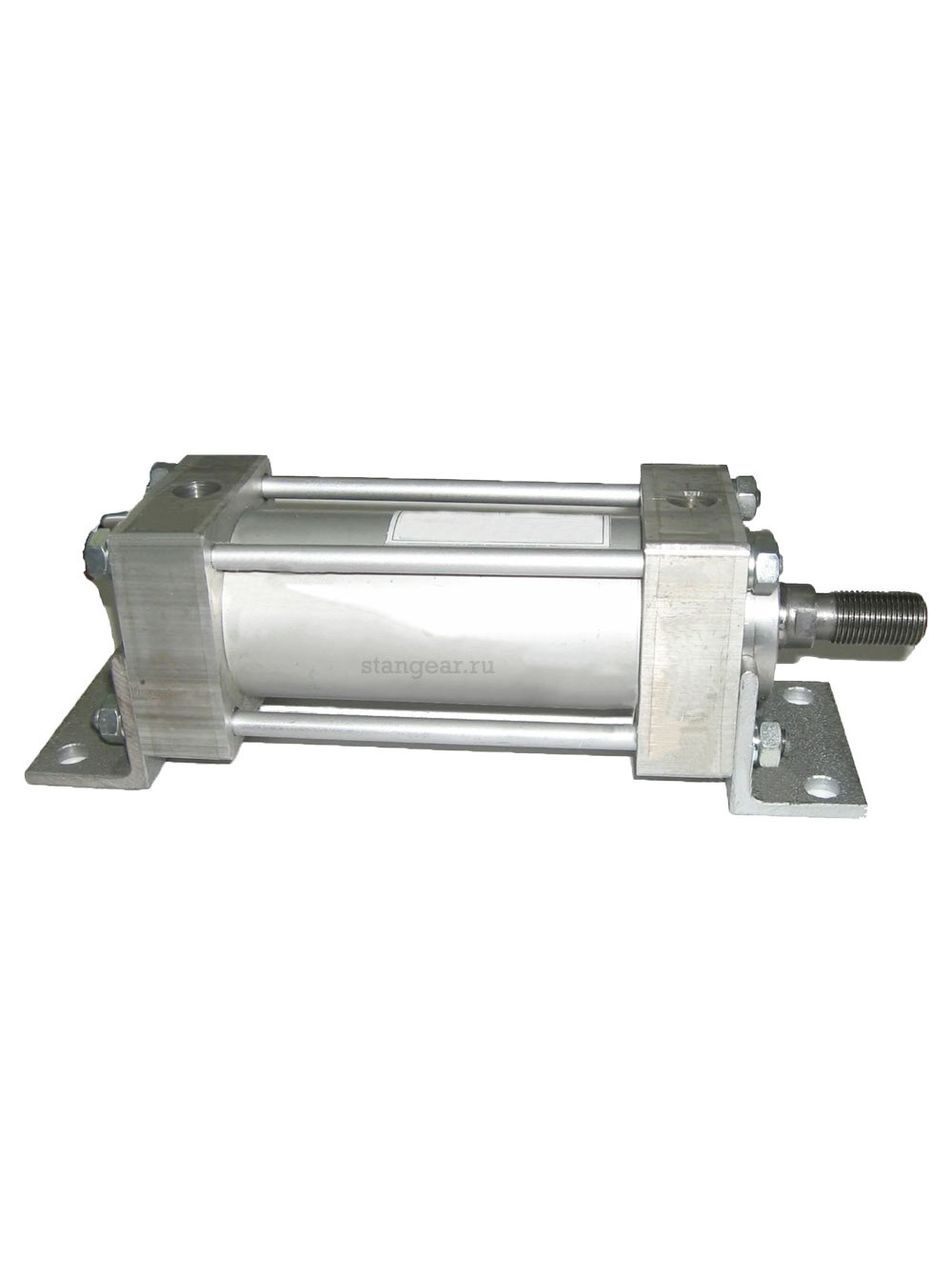

Пневмоцилиндр ПЦ 1112-100-160

Пневмоцилиндр ПЦ 1112-100-160
0 отзывов
Пневмоцилиндр ПЦ 1112-100-160
Срок отгрузки 7-9 дней Цену уточняйте
Производитель: Россия
Доступность: Срок отгрузки 7-9 дней
Код товара: pnevmotsilindry-pc
  В корзину
Скидки постоянным клиентам!
Гарантия качества всех товаров!
Доставка товаров по всей России!
pnevmocilindr PC

Пневмоцилиндры ПЦ

Пневмоцилиндры ПЦ двухстороннего действия с односторонним штоком предназначены для пневмосистем производственного оборудования и технологической оснастки.

Пневмоцилиндры соответствуют требования ГОСТ 15608-81.

Пневмоцилиндры могут быть дополнительно снабжены регулированным демпфированием в конечных положениях.

Структура условного обозначения пневмоцилиндров:

Чертеж гидрооцилиндров ЦГВ

Технические характеристики пневмоцилиндров ПЦ

Наименование параметров Длина цилиндра, мм
32 40 50 63 80 100 125 160 200 250
Рабочее давление, МПа

до 1
Тянущее усилие на штоке при давлении 1 МПа, Н 530 900 1390 2350 3900 6350 9900 17000 27200 41700
Рабочая температура, С от -45° до +70С°
Температура воздуха с парами масел  для работы  резиновых уплотнений от -65° до +150С°
Давление страгивания без нагрузки ПЦ без торможения, МПа 0,03 0,025 0,02
Давление страгивания без нагрузки ПЦ с торможением, МПа 0,05 0,035 0,03
Время торможения при давлении 0,4МПа и закрытом дросселе 3 8 10 12 15 18 20
Падение давления при Рн=1МПа из-за утечек за 2мин. из объема V=50см² ХД не должно превышать, МПа 0,01

Чертеж пневмоцилиндров ПЦ креплением на стяжках

Чертеж гидрооцилиндров ЦГВ

Модель Размеры, мм
D D1 d d1 d2 d3 d4 L L1 L2 L4 h h1 m A B K K1 K2 S (ход)
1012-32-S 32 28 12 К1/8'' М10х1,25 - М5 20 18 18 - 10 3 10 34 46 92 139 - 10-320
1022-32-S М10х1 М6 15 - 119
1012-40-S 40 45 14 К1/4'' М12х1,25 - М6 24 20 20 - 12 12,5 42 56 98 151 - 10-400
1022-40-S М12х1,5 М8 18 - 127
1012-50-S 50 52 18 К1/4'' М16х1,5 - М8 32 24 24 - 12 12,5 52 70 106 173 - 10-500
1022-50-S М12х1,5 М12х1,5 24 - 141
1012-63-S 63 52 18 К1/4'' М16х1,5 - М8 32 24 24 - 12 12,5 60 78 106 173 - 10-600
1022-63-S М12х1,5 М16х1,2 24 - 141
1012-80-S 80 65 25 К3/8'' М20х1,5 - М8 40 28 28 - 13 5 15 75 92 120 199 - 10-800
1022-80-S М16х1,5 М16х1,5 32 - 159
1012-100-S 100 65 25 К3/8'' М20х1,5 - М10 40 28 28 - 13 15 92 115 120 201 - 10-1000
1022-100-S М16х1,5 М24х1,5 28 - 161
1012-125-S 125 75 32 К1/2'' М27х2 - М12 54 30 30 - 13 17,5 110 140 130 230 -
1022-125-S М18х1,5 М24х1,5 48 - 176
1012-160-S 160 85 40 К1/2'' М36х2 - М16 72 33 33 - 17 8 17,5 140 180 130 255 - 10-1200
1022-160-S М18х1,5 М30х2 60 - 183
1012-200-S 200 85 40 К3/4'' М36х2 - М20 72 40 40 - 24 20 172 220 142 279 -
1022-200-S М24х1,5 М30х2 60 - 207
1012-250-S 250 115 56 К3/4'' М42х2 - М20 84 50 50 - 30 20 215 280 160 319 -
1022-250-S М24х1,5 М42х2 84 - 235
1012-320-S 320 135 56 К1'' М45х2 - М24 96 67 67 - 45 10 25 265 350 180 373 -
1022-320-S М30х2 М48х2 96 - 277
1012-360-S 360 160 80 К1'' М64х3 - М24 120 120 80 - 70 40 35 300 390 180 450 -
1022-360-S М30х2 М64х3 100 - 330

Чертеж пневмоцилиндров ПЦ креплением на лапах

Чертеж гидрооцилиндров ЦГВ

Модель Размеры, мм
А1 А2 В1 b m1 K3 K4 K5 B
1112-32-S 34 30 52 7 2.5 118 - 155 46
1122-32-S 142 -
1112-40-S 42 36 63 7 2.5 131 - 202 55
1122-40-S 154 -
1112-50-S 52 45 80 10 3 150 - 202 70
1122-50-S 186 -
1112-63-S 60 50 89 10 3 150 - 202 78
1122-63-S 186 -
1112-80-S 75 58 104 12 4 168 - 233 92
1122-80-S 210 -
1112-100-S 92 72 129 14 5 178 - 238 115
1122-100-S 220 -
1112-125-S 110 85 155 18 6 202 - 277 140
1122-125-S 256 -
1112-160-S 140 110 200 24 8 218 - 310 180
1122-160-S 280 -
1112-200-S 172 130 240 24 10 238 - 334 220
1122-200-S 302 -
1112-250-S 215 155 300 28 12 262 - 384 280
1122-250-S 304 -
1112-320-S 270 190 365 32 14 300 - 453 350
1122-320-S 400 -
1112-360-S 300 220 410 36 18 310 - 545 390
1122-360-S 430 -

Чертеж пневмоцилиндров ПЦ креплением фланцем

Чертеж гидрооцилиндров ЦГВ

Модель Размеры, мм
А3 A4 B2 B3 D2 d5 K1 K2 h2 h3
1212-32-S 34 60 72 46 20 5,8 139 - 8 4
1222-32-S - 119
1212-40-S 42 70 85 56 50 7 151 - 8 4
1222-40-S - 127
1212-50-S 52 85 100 70 60 7 173 - 8 4
1222-50-S - 141
1212-63-S 60 95 110 78 60 7 173 - 10 5
1222-63-S - 141
1212-80-S 75 112 130 92 80 10 199 - 12 7
1222-80-S - 159
1212-100-S 92 138 162 115 80 12 201 - 14 9
1222-100-S - 161
1212-125-S 110 165 190 140 100 15 230 - 16 11
1222-125-S - 176
1212-160-S 140 212 245 180 125 19 255 - 18 11
1222-160-S - 183
1212-200-S 172 260 300 220 160 24 279 - 22 14
1222-200-S - 207
1212-250-S 215 330 380 280 200 24 319 - 28 20
1222-250-S - 235
1212-320-S 270 410 470 350 250 28 373 - 32 22
1222-320-S - 277
1212-360-S 300 470 550 390 300 34 450 - 40 22
1222-360-S - 330

Чертеж пневмоцилиндров ПЦ креплением на проушине

Чертеж гидрооцилиндров ЦГВ

Модель Размеры, мм
R6 B K4 K5 K6 t L5 d5
1412-32-S 9 46 104 151 131 14 18 8
1422-32-S
1412-40-S 13 55 112 169 145 18 24 12
1422-40-S
1412-50-S 13 70 120 189 157 18 24 12
1422-50-S
1412-63-S 16 78 124 196 164 30 28 16
1422-63-S
1412-80-S 16 92 138 222 182 30 33 16
1422-80-S
1412-100-S 25 115 147 240 200 40 40 25
1422-100-S
1412-125-S 25 140 157 266 212 40 40 25
1422-125-S
1412-160-S 32 180 165 302 230 55 40 32
1422-160-S
1412-200-S 32 220 182 326 254 55 45 32
1422-200-S
1412-250-S 40 280 215 389 305 80 60 40
1422-250-S
1412-320-S 45 350
Пневмоцилиндры
Диаметр поршня, мм 100
Ход поршня, мм 160
