Муфта-тормоз У

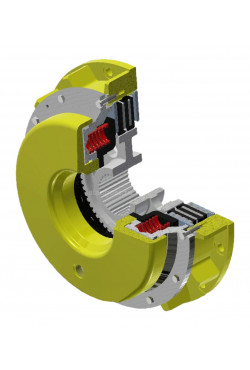

Тормоз УА2635

Тормоз серии У2600 предназначен для установки на прессовое оборудование. Основная функция тормоза заключается в остановке движущихся рабочих органов машины при отключении муфты.

Тормоза У2632, У2635, У2638, У2641, У2642, УА2632,УА2635, УА2638, УА2641, УА2642, УБ2632, УБ2635, УБ2638, УВ2632, УВ2635, УВ2638- двухдисковые с фрикционными элементами на дисках.

Технические характеристики тормоза серии У2600

Параметры тормоза		Модель тормоза
Параметры тормоза		У2632, УА2632 УБ2632 УВ2632	У2635, УА2635 УБ2635 УВ2635	У2638, УА2638 УБ2638 УВ2638	У2641, УА2641	У2642, УА2642
Номинальный тормозной момент, кН*м		1,6	3,2	6,3	12,5	16
Рабочее давление сжатого воздуха, МПа		0,21	0,23	0,2	0,23	0,26
Объем пневмокамеры, л		2	3,2	4,7	6,3	7,7
Габаритные размеры, мм	Наружный диаметр, D	Ø420	Ø510	Ø640	Ø750	Ø790
Габаритные размеры, мм	Длина, L	160	183	213	233	260
Масса , кг		81	126	232	350	444

Чертеж муфты-тормоз УВ

Вид соединения	Обозначение муфт	Размеры и виды соединений тормозов с валом по “d” в зависимости от типо-размеров
Вид соединения	Обозначение муфт	...32	...35	...38	...41	...42
Шлицевое	У26	10x72x82H7x12F10	10x102x112H7x16F10	10x112x125H7x18F10	10x112x125H7x18F10
Шлицевое	УБ26	10x92x102H7x14F10	10x102x112H7x16F10	10x112x125H7x18F10	-	-
Шпоночное	УА26	75х3,5х9Н	85х3,5х9Н	110х3,5х9Н	130х3,5х9Н
Гладкое отв.	УВ26	Ø80Н7	Ø100Н7	Ø110Н7	-	-

Применяемость тормоза серии У2600

Обозначение муфты-тормоз	Применяется на оборудовании
У2641	Пресс	КБ0044В
У2641	Пресс	АБ6140
У2136	Пресс	АА6134
У2641	Пресс	АБ6140
