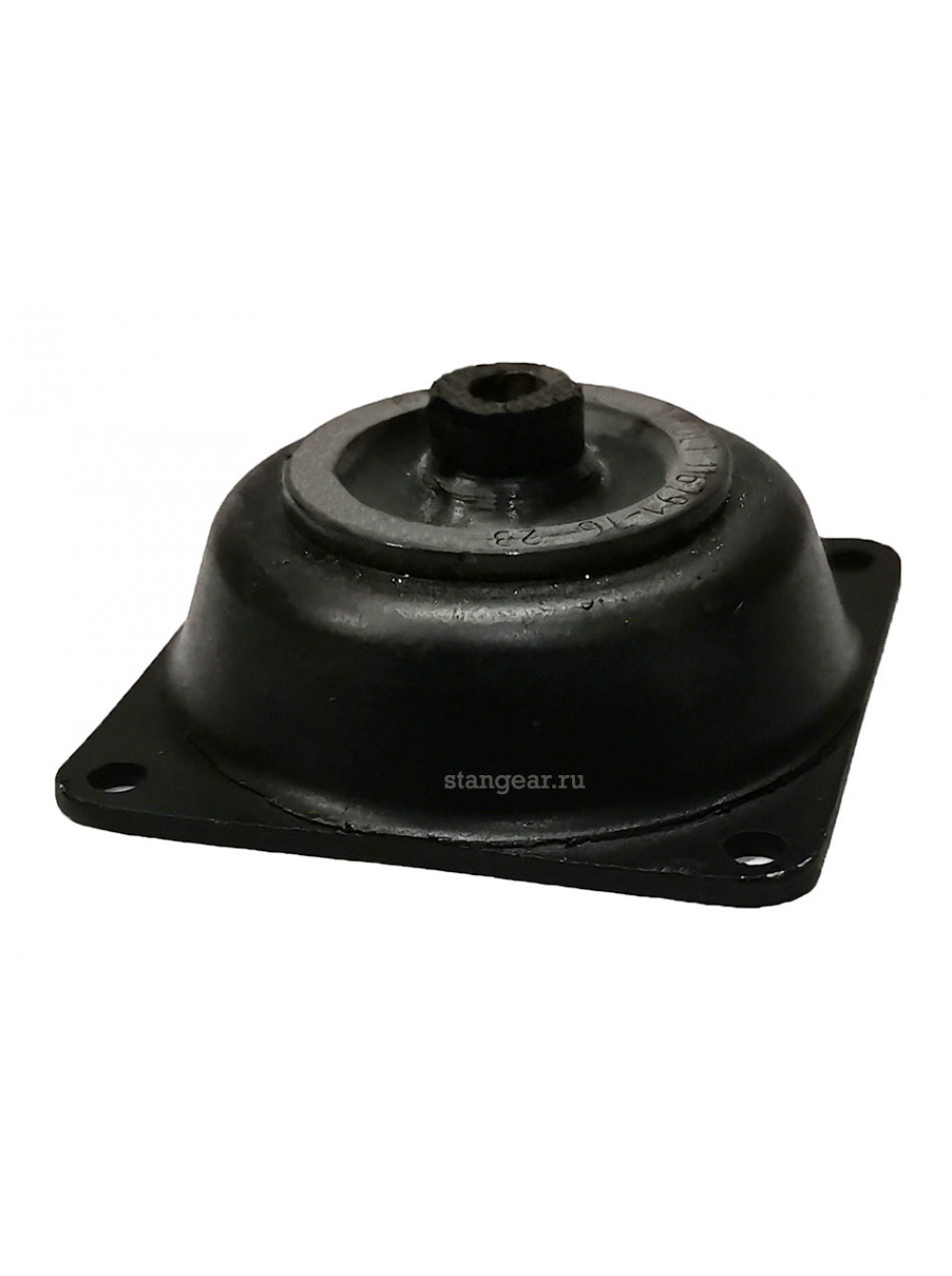

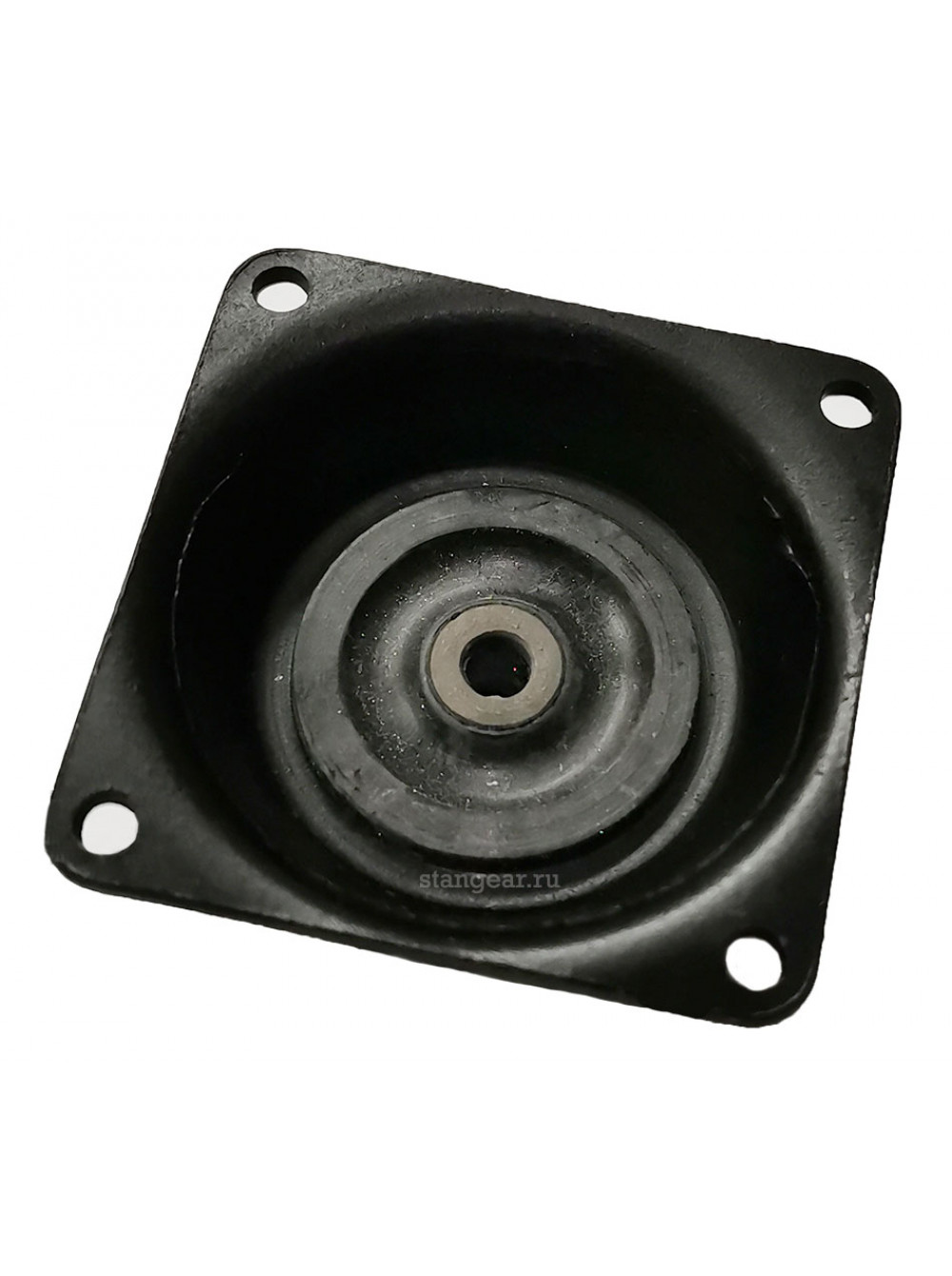

Амортизатор АЧ-2-45,0 (4,5)
Амортизатор АЧ-2-45,0 (4,5)
Срок отгрузки 10-15 дней
2040.00 2 040.00 р.
Скидки постоянным клиентам!
Гарантия качества всех товаров!
Доставка товаров по всей России!
Амортизаторы тип АЧ
Амортизаторы АЧ изготовлены по ГОСТ 11679.1-2018.
Амортизаторы АЧ предназначены для виброизоляции и защиты от ударных воздействий оборудования.
Амортизаторы резинометаллические АЧ производятся из стали, или из латуни по желанию заказчика.
Свойства и материалы
- диапазон температур рабочей среды: от -45°С до +80°С,
- эластомерная часть изготовлена из резин на основе натурального каучука.
Таблица типоразмеров и чертеж амортизатора АЧ
| Обозначение | Се-рия |
Макс. рабочая нагрузка, Н (кгс) |
Группа резины | А мм |
Б мм |
D мм ±0,5 |
D1 мм ±0,5 |
d мм |
d1 м, ±0.16 |
H мм |
h мм | h1 мм | h2 мм ±0,5 |
Масса, кг | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ном-ин. | Пред. откл. | ||||||||||||||
| АЧ-1-4,5 (0,45) | 1 | 4,5 (0,45) | 1 | 42 | 35 | 25 | 19 | 4,2 | 3,2 | 18 | 8 | 5,6 | ±0,2 | 4 | 0,0083...0,0097 |
| АЧ-1-9,0 (0,90) | 9,0 (0,90) | ||||||||||||||
| АЧ-1-13,5 (1,35) | 13,5 (1,35) | ||||||||||||||
| АЧ-1-18,0 (1,8) | 18,0 (1,8) | ||||||||||||||
| АЧ-1-22,5 (2,25) | 22,5 (2,25) | ||||||||||||||
| АЧ-2-4,5 (0,45) | 2 | 4,5 (0,45) | 1 | 60 | 50 | 38 | 31 | 6,2 | 4,2 | 29,5 | 13,5 | 9,5 | ±0,2 | 4,5 | 0,078...0,089 |
| АЧ-2-9,0 (0,90) | 9,0 (0,90) | 2 | |||||||||||||
| АЧ-2-13,5 (1,35) | 13,5 (1,35) | 1 | |||||||||||||
| АЧ-2-18,0 (1,8) | 18,0 (1,8) | 2 | |||||||||||||
| АЧ-2-22,5 (2,25) | 22,5 (2,25) | 1 | |||||||||||||
| АЧ-2-27,0 (2,7) | 27,0 (2,7) | 2 | |||||||||||||
| АЧ-2-36,0 (3,6) | 36,0 (3,6) | 2 | |||||||||||||
| АЧ-2-45,0 (4,5) | 45,0 (4,5) | 2 | |||||||||||||
| АЧ-2-54,0 (5,4) | 54,0 (5,4) | 2 | |||||||||||||
| АЧ-3-45,0 (4,5) | 3 | 45,0 (4,5) | 2 | 76 | 64 | 50 | 39 | 10,2 | 5,2 | 38 | 13 | 18 | ±0,4 | 4,5 | 0,16...0,192 |
| АЧ-3-67,5 (6,75) | 67,5 (6,75) | ||||||||||||||
| АЧ-3-90,0 (9,00) | 90,0 (9,00) | ||||||||||||||
| АЧ-3-112,5 (11,25) | 112,5 (11,25) | ||||||||||||||
| АЧ-3-157,5 (15,75) | 157,5 (15,75) | ||||||||||||||
| Виброопоры | |
| Высота виброопоры, мм: | 29,5 |
| Макс. нагрузка, кг | 0-300 |
| Крепление к фундаменту | нет |
