Патрон токарный БелТАПАЗ 3-250.35.234П

0 отзывов

На складе 70000.00 70 000.00 р.

Производитель: БелТАПАЗ
Доступность: На складе
Код товара: beltapaz2022

В корзину

Скидки постоянным клиентам!

Гарантия качества всех товаров!

Доставка товаров по всей России!

Электрошокеры

Данный патрон относится:

- к типу 2 (с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу по ГОСТ 12593);

- исполнению 1 (комплектуется цельными прямыми и обратными кулачками, ключом, паспортом и крепежом для установки патрона на шпиндель станка).

Класс точности по ГОСТ 1654.

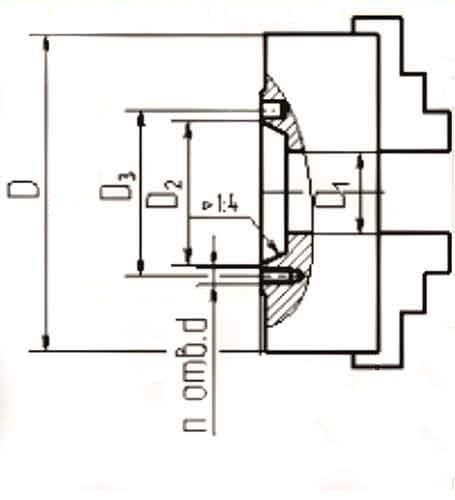

Параметры патронов данного типа и исполнения представлены ниже в таблице:

Количество кулачков	Обозначение патрона	D	D1	D2	D3	nxd	Шаг кулачка, мм	Nmax, min-01	Pmin, кН	Условный конус шпинделя	Масса брутто, кг, не более
3	3-125.03.225	125	32	53,975	75	3М10	7	2500	24	3	6,0
	3-125.03.226	125	32	63,513	85	3хМ10	7	2500	24	4	6,0
	3-160.05.227	160	45	63,513	85	3хМ10	7	2200	31	4	11,5
	3-160.05.229	160	45	82,563	104,8	4хМ10	7	2200	31	5	10
	3-200.31.214	200	60	82,563	104,8	4хМ10	8	4000	37	5	24
	3-200.33.214	200	60	106,375	133,4	4хМ12	8	4000	37	6	24
	3-250.35.234	250	80	106,375	133,4	4хМ12	9	3500	46	6	38
	3-250.35.244	250	80	106,375	133,4	4хМ12	10	3500	46	6	38
	3-250.37.234	250	80	139,719	171,4	4хМ16	9	3500	46	8	38
	3-250.37.244	250	80	139,719	171,4	4хМ16	10	3500	46	8	38
	3-315.39.234	315	100	106,375	133,4	4хМ12	10	2800	55	6	63
	3-315.41.234	315	100	139,719	171,4	4хМ16	10	2800	55	8	63
	3-315.55.234	315	100	196,869	235	6хМ20	10	2800	55	11	63
	3-400.43.234	400	136	139,719	171,4	4хМ16	10	1600	65	8	106
	3-400.45.234	400	136	196,869	235	6хМ20	10	1600	65	11	106
	3-500.47.24	500	136	139,719	171,4	4хМ16	14	700	72	8	170
	3-500.49.24	500	190	196,869	235	6хМ20	14	700	72	11	166
	3-630.51.24	630	190	196,869	235	6хМ20	14	700	80	11	292
	3-630.53.24	630	252	285,775	330,2	6хМ24	14	700	80	15	292
4	4-200.31.214	200	60	82,563	104,8	4хМ10	8	4000	37	5	24
	4-200.33.214	200	60	106,375	133,4	4хМ12	8	4000	37	6	24
	4-250.35.234	250	80	106,375	133,4	4хМ12	9	3500	46	6	38
	4-250.37.234	250	80	139,719	171,4	4хМ16	9	3500	46	8	38
	4-250.37.244	250	80	139,719	171,4	4хМ16	10	3500	46	8	38
	4-315.39.234	315	100	106,375	133,4	4хМ12	10	2800	55	6	63
	4-315.41.234	315	100	139,719	171,4	4хМ16	10	2800	55	8	63
	4-315.55.234	315	100	196,869	235	6хМ20	10	2800	55	11	63
	4-400.43.234	400	136	139,719	171,4	4ХМ16	10	1600	65	8	106
	4-400.45.234	400	136	196,869	235	6хМ20	10	1600	65	11	106
6	6-250.35.234	250	80	106,375	133,4	4хМ12	9	3500	46	6	38
	6-250.37.234	250	80	139,719	171,4	4хМ16	9	3500	46	8	38
	6-250.37.244	250	80	139,719	171,4	4хМ16	10	3500	46	8	38
	6-315.39.234	315	100	106,375	133,4	4хМ12	10	2800	55	6	63
	6-315.41.234	315	100	139,719	171,4	4хМ16	10	2800	55	8	63
	6-315.55.234	315	100	196,869	235	6хМ20	10	2800	55	11	63
	6-400.43.234	400	136	139,719	171,4	4хМ16	10	1600	65	8	106
	6-400.45.234	400	136	196,869	235	6хМ20	10	1600	65	11	106

Патроны токарные
Количество кулачков	3
Тип посадки	Тип 2: с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу по ГОСТ 12593
Исполнение	1 (с цельными кулачками)
Класс точности	В
Диаметр патрона	250
