Кулачки зажимные КЗ-200

Кулачки зажимные модели КЗ-200 для токарно-карусельных и тяжелых станков.

Кулачки КЗ-200 предназначены для установки на токарно-карусельные станки 1525, 1532 и другие станки с межосевым расстоянием т-образных пазов 200 мм.

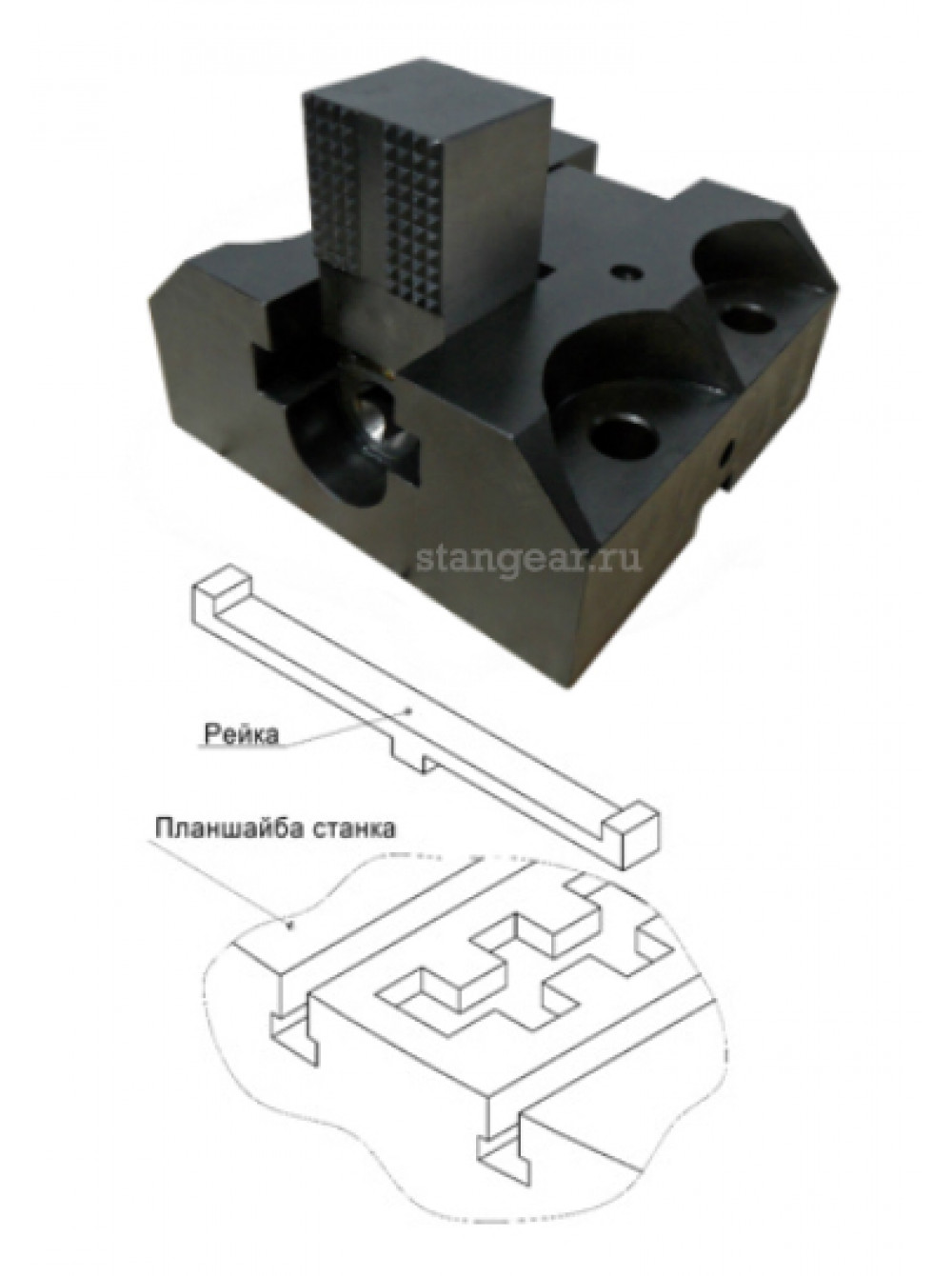

Кулачки устанавливаются на планшайбе и фиксируются рейкой, которая перемещает кулачок по планшайбе и фиксирует его от продольного перемещения упором в паз и паз планшайбы.

Такая конструкция позволяет обрабатывать массивные изделия с высокой точностью.

На кулачках можно выполнять многоинструментальную обработку, одновременно используя движение нескольких инструментов.

Кулачки поставляются закаленными или незакаленными.

Закаленные кулачки применяют для крепления заготовок с необработанными поверхностями.

Незакаленные кулачки обеспечивают высокую точность установки, так как сами кулачки перед обработкой партии деталей непосредственно обрабатывают на станке, а у заготовки используют ранее обработанные поверхности.

Чертеж и таблица параметров кулачков КЗ-200
