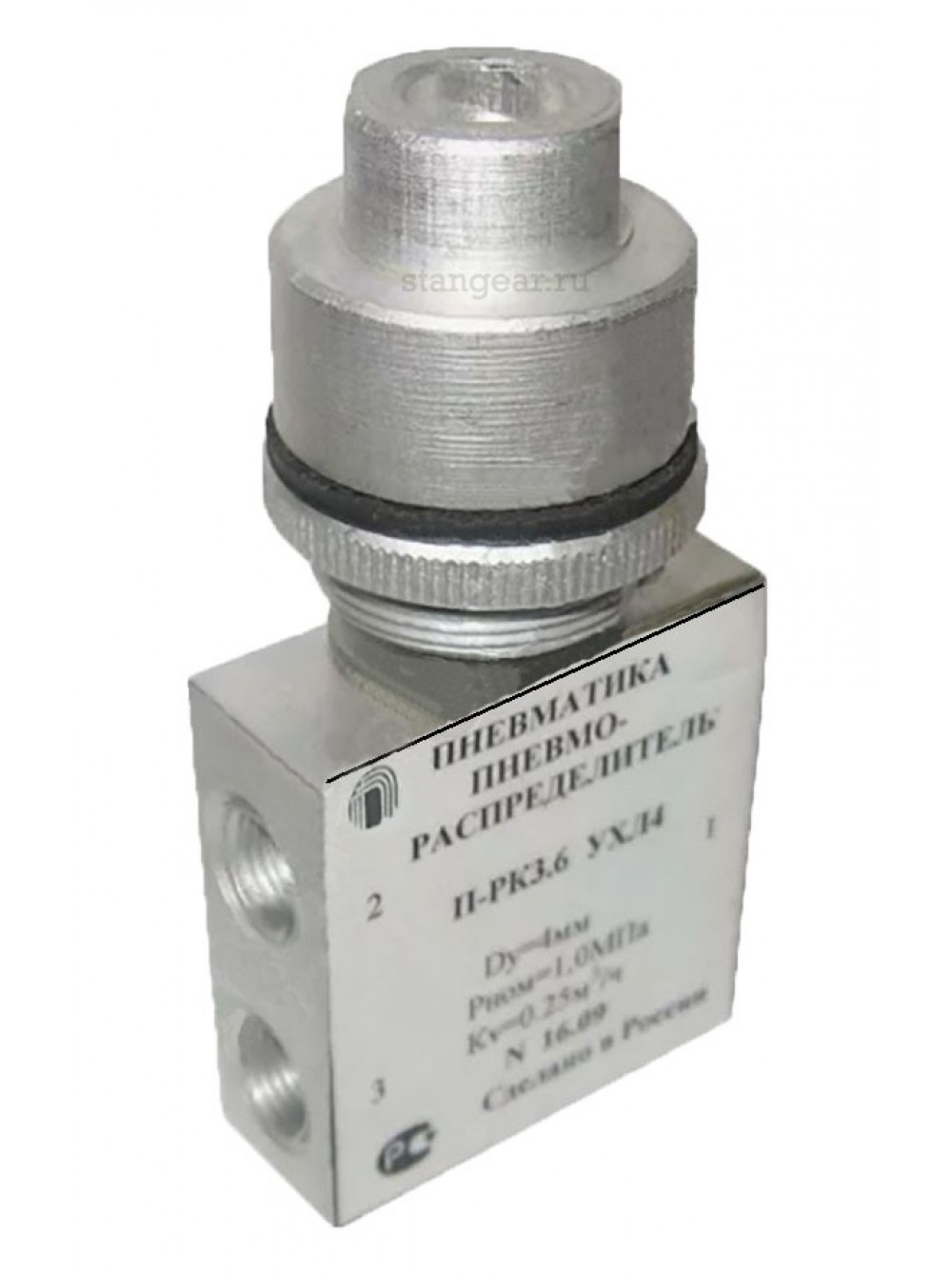

Пневмораспределитель П-РК 3.6

0 отзывов

Наличие уточняйте Цену уточняйте

Производитель: Россия
Доступность: Наличие уточняйте
Код товара: pnevmoraspredeliteli-P-RK 3.6

В корзину

Скидки постоянным клиентам!

Гарантия качества всех товаров!

Доставка товаров по всей России!

Описание
Отзывы (0)

Пневмораспределители П-РК

Пневмораспределители П-РК 3

Пневмораспределители П-КР 3 это двухпозиционные, трехлинейные, нормально закрытые, клапанные распределители с ручным, механическим и пневматическим управлением. Предназначены для изменения потоков рабочей среды (сжатого воздуха) в пневматических приводах и системах управления.

Сжатый воздух должен быть очищенным не ниже 10 класса загрязненности по ГОСТ 17433-80 и содержать распыленное минеральное масло вязкостью 10-35 мм2/c (сСт) при температуре 50°С с концентрацией из расчета 2-4 капли на 1 м³ воздуха, приведенного к нормальным условиям по ГОСТ 19862.

Структура условного обозначения пневмораспределителей П-КР 3:

Чертеж В44

Технические параметры пневмораспределителей П-РК 3

Параметр	Обозначение
	П-РК 3.1	П-РК 3.2	П-РК 3.3	П-РК 3.4	П-РК 3.5	П-РК 3.6	П-РК 3.7
	П-РК 3С.1	П-РК 3С.2	П-РК 3С.3	П-РК 3.4	П-РК 3.5	П-РК 3.6	П-РК 3.7
	П-РК 3.1-1	П-РК 3.2	П-РК 3.3-1	П-РК 3.4-1	П-РК 3.5-1	П-РК 3.6-1	П-РК 3.7-1
	П-РК 3С.1-1	П-РК 3С.2-1	П-РК 3С.3-1	П-РК 3.4-1	П-РК 3.5-1	П-РК 3.6-1	П-РК 3.7-1
Условный проход, мм	4,0
Номинальное давление, МПа	1,0
Мин. давление управления, МПа (кгс/см2)	-	-	-	-	-	0,2 (2)	-
Сила на органах управления, Н (кгс), не более	30 (3)		15 (1,5)	30 (3)		-	30 (3)
Макс. число срабатываний, с-1	-	-	-	1	1	5	1
Утечки воздуха, см³/мин., не более	20
Масса, кг	0,12		0,11	0,11	0,12	0,12	0,10

Чертеж и габаритные размеры пневмораспределителей П-РК 3

Обозначение	Размеры, мм			Присоединительная резьба
Обозначение	L	B	H	Присоединительная резьба
П-РК 3.1	40	30	75	К1/8"
П-РК 3С.1			75	М10х1
П-РК 3.1-1			85	К1/8"
П-РК 3C.1-1				М10х1
П-РК 3.2				К1/8"
П-РК 3С.2				М10х1
П-РК 3.2-1				К1/8"
П-РК 3C.2-1				М10х1
П-РК 3.3			88	К1/8"
П-РК 3С.3				М10х1
П-РК 3.3-1				К1/8"
П-РК 3C.3-1				М10х1
П-РК 3.4	55	20	75	К1/8"
П-РК 3.4-1		22	75	М10х1
П-РК 3.5			90	К1/8"
П-РК 3.5-1			90	М10х1
П-РК 3.6	40	30	82	К1/8"
П-РК 3.6-1		30	82	М10х1
П-РК 3.7		18	70	К1/8"
П-РК 3.7-1		18	70	М10х1

П-РК 3.1

Чертеж В44

П-РК 3.2

Чертеж В44

П-РК 3.3

Чертеж В44

П-РК 3.4

Чертеж В44

П-РК 3.5

Чертеж В44

П-РК 3.6

Чертеж В44

П-РК 3.7

Чертеж В44
