Лубрикатор ПМ

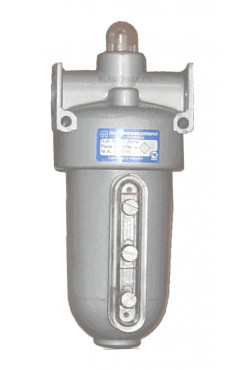

Маслораспылитель ПМ-16-1-0

Маслораспылитель (лубрикатор) ПМ используется для подачи в пневматический привод масла, распыленного в воздушном потоке, для смазки трущихся поверхностей пневмоустройств.

Маслораспылитель работает на сжатом воздухе, очищенном не ниже 10 класса загрязненности по ГОСТ 17433-80.

Маслораспылители изготавливается с климатическим исполнением УХЛ и О, категорией размещения 4 по ГОСТ 15150-69.

Структура условного обозначения маслораспылителей ПМ:

Чертеж В44

Технические параметры маслораспылителей ПМ

Параметр		Обозначение
Параметр		ПМ-10-1 ПМ-10-2	ПМ-16-1 ПМ-16-2	ПМ-25-1 ПМ-25-2
Условный проход, мм		10	16	25
Номинальное давление, МПа		1,0
Расход воздуха при давлении на выходе 0,63 МПа	максимальны, м³/мин, не менее	1,25	2,0	5,0
Расход воздуха при давлении на выходе 0,63 МПа	минимальный, м³/мин, не более	0,16
Подача масла, капли/мин:	при минимальном расходе воздуха, не менее	2,0
	при максимальном расходе минимальная, не более	0,5		2,0
	при максимальном расходе максимальная, не менее	20		50
Присоединение пневмолиний, дюйм		КЗ/8" G3/8-A	К1/2" G1/2-A	К1" G1-A
Потеря давления при максимальном расходе воздуха, МПа, не более		0,025
Полезная вместимость емкости, см³, не менее		50		190
Масса, кг, не более		0,52		1,1

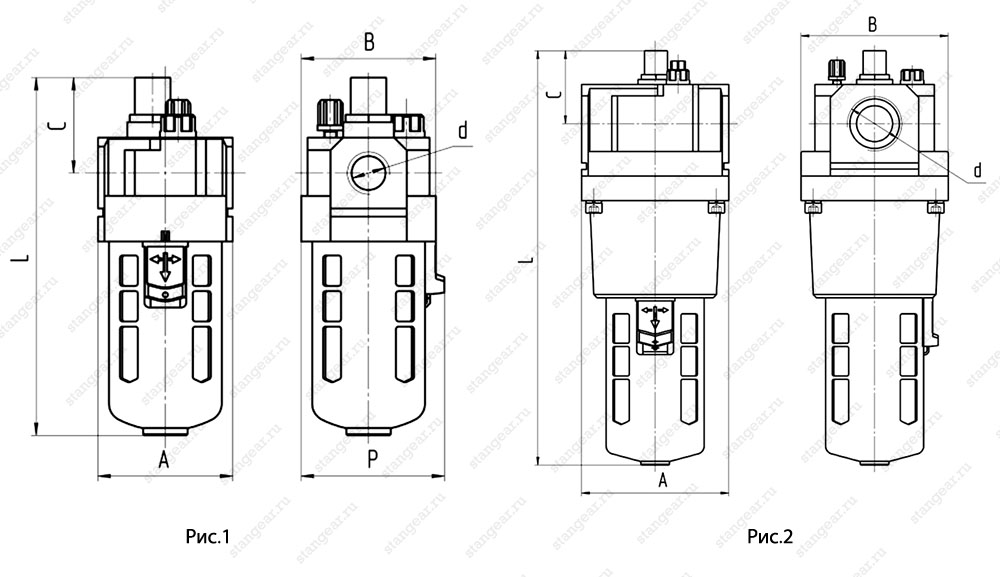

Габаритные размеры маслораспылителей ПМ

Чертеж В44

Обозначение	Рис.	Размеры, мм
Обозначение	Рис.	A	B	P	L	C	d
ПМ-10	1	70	70	73	177	41	G3/8"
ПМ-16	1	70	70	73	177	41	G1/2"
ПМ-25	2	90	90	-	254	45	G1''
