РТР 2141 ГОСТ 18873-73

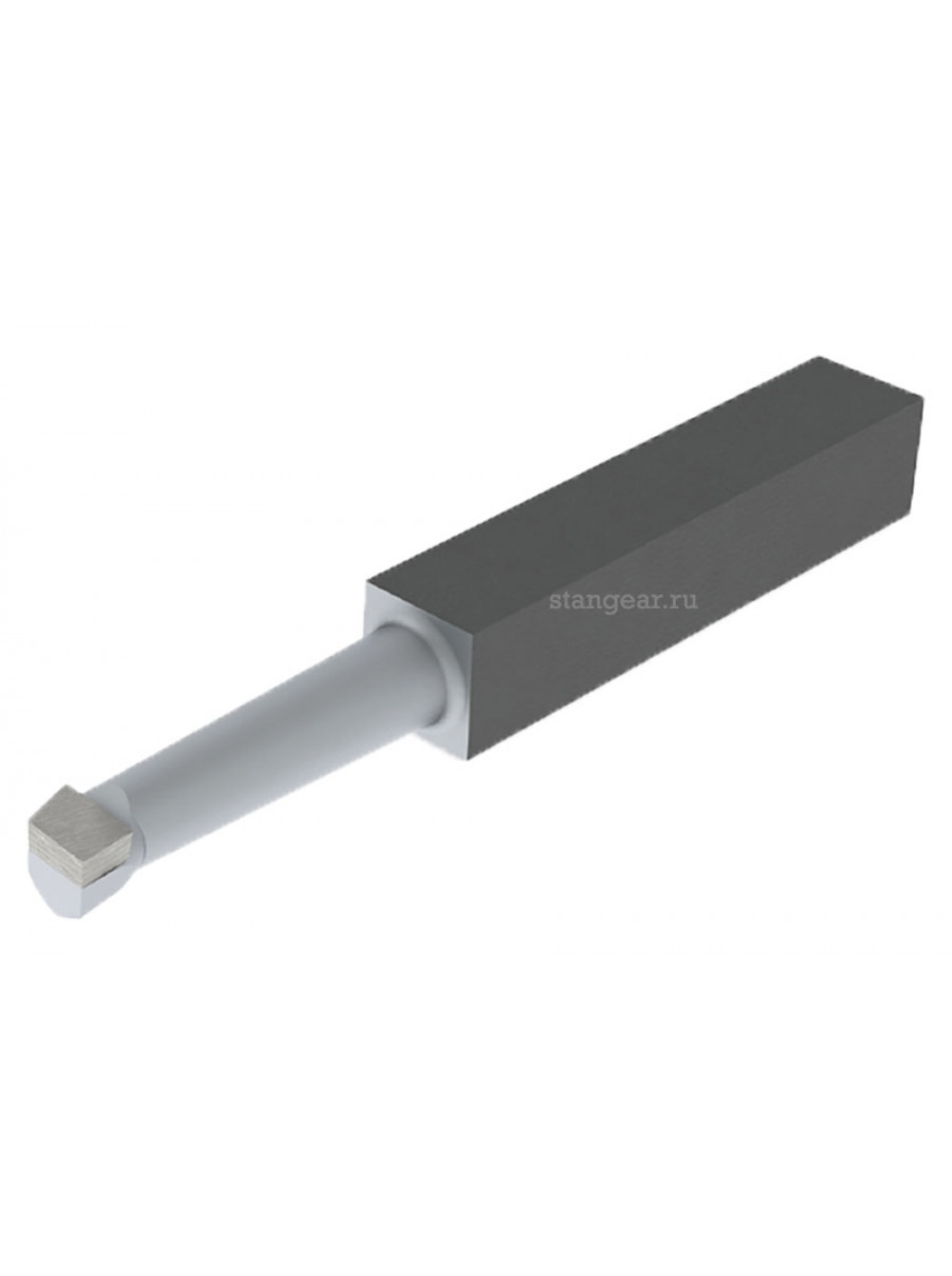

Резец токарный расточной для обработки глухих отверстий 2141-0551

Резец токарный расточной для обработки глухих отверстий из быстрорежущей стали общего назначения изготавливается по ГОСТ 18873-73.

Резцы изготавливаются двух типов:

- тип 1- расточные с углом φ=5°;

- тип 2 - расточные виброустойчивые.

Пример условного обозначения:

Резец тип 1, сечением державки 12х12, с длиной l=15мм: Резец 2141-0551 ГОСТ 18873- 73.

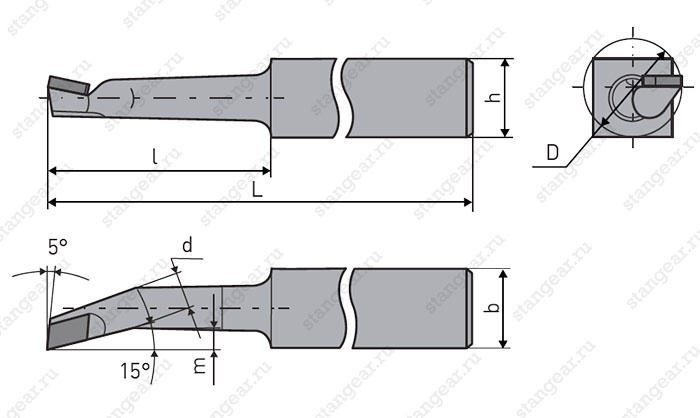

Таблица типоразмеров и чертеж резца тип1

чертеж виброопоры KS

Обозначение резца	Сечение державки резца hxb, мм	L, мм	l, мм	d, мм	m, мм	Диаметр наименьшего растачиваемого отверстия D, мм
2141-0551	12х12	100	15	4	1,5	6
2141-0552	12х12	100	20	6	2,5	10
2141-0553	16х16	120	25	8	3,5	14
2141-0554		140	30	8	3,5	14
2141-0555		140	40	10	4,5	18
2141-0556		170	60	10	4,5	18
2141-0557	20х20	140	40	12	6	21
2141-0558		170	70	12		21
2141-0559		170	50	14		27
2141-0560		200	80	14		27
2141-0561	25х25	200	70	19	8	34
2141-0562	25х25	240	100	19	8	34

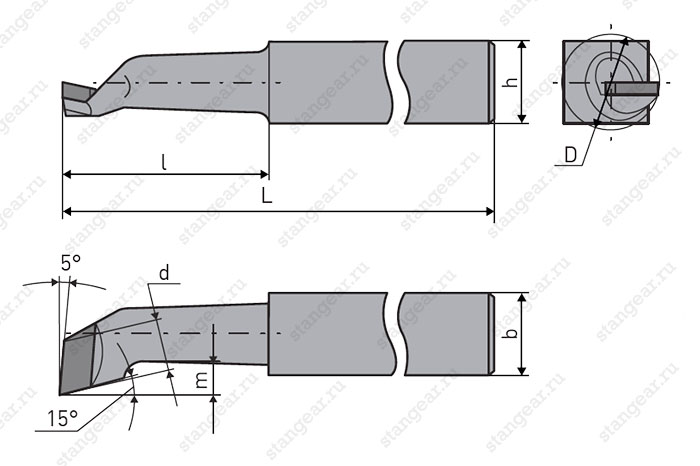

Таблица типоразмеров и чертеж резца тип2

чертеж виброопоры KS

Обозначение резца	Сечение державки резца hxb, мм	L, мм	l, мм	d, мм	m, мм	Диаметр наименьшего растачиваемого отверстия D, мм
2141-0211	12х12	100	15	4	1,5	6
2141-0501	12х12	100	20	6	2,5	10
2141-0502	16х16	120	25	8	3,5	14
2141-0503		140	30	8	3,5	14
2141-0504		140	40	10	4,5	18
2141-0505		170	60	10	4,5	18
2141-0506	20х20	140	40	12	6	21
2141-0507		170	70	12		21
2141-0508		170	50	14		27
2141-0509		200	80	14		27
2141-0510	25х25	200	70	19	8	34
2141-0511	25х25	240	100	19	8	34
