Резец 2130-0156

0 отзывов

Резец 2130-0156

Наличие уточняйте Цену уточняйте

Производитель: Россия
Доступность: Наличие уточняйте
Код товара: rezec tokarn otreznoi-P-100° isp3-4

В корзину

Скидки постоянным клиентам!

Гарантия качества всех товаров!

Доставка товаров по всей России!

РТО 2130 ГОСТ 18884-73

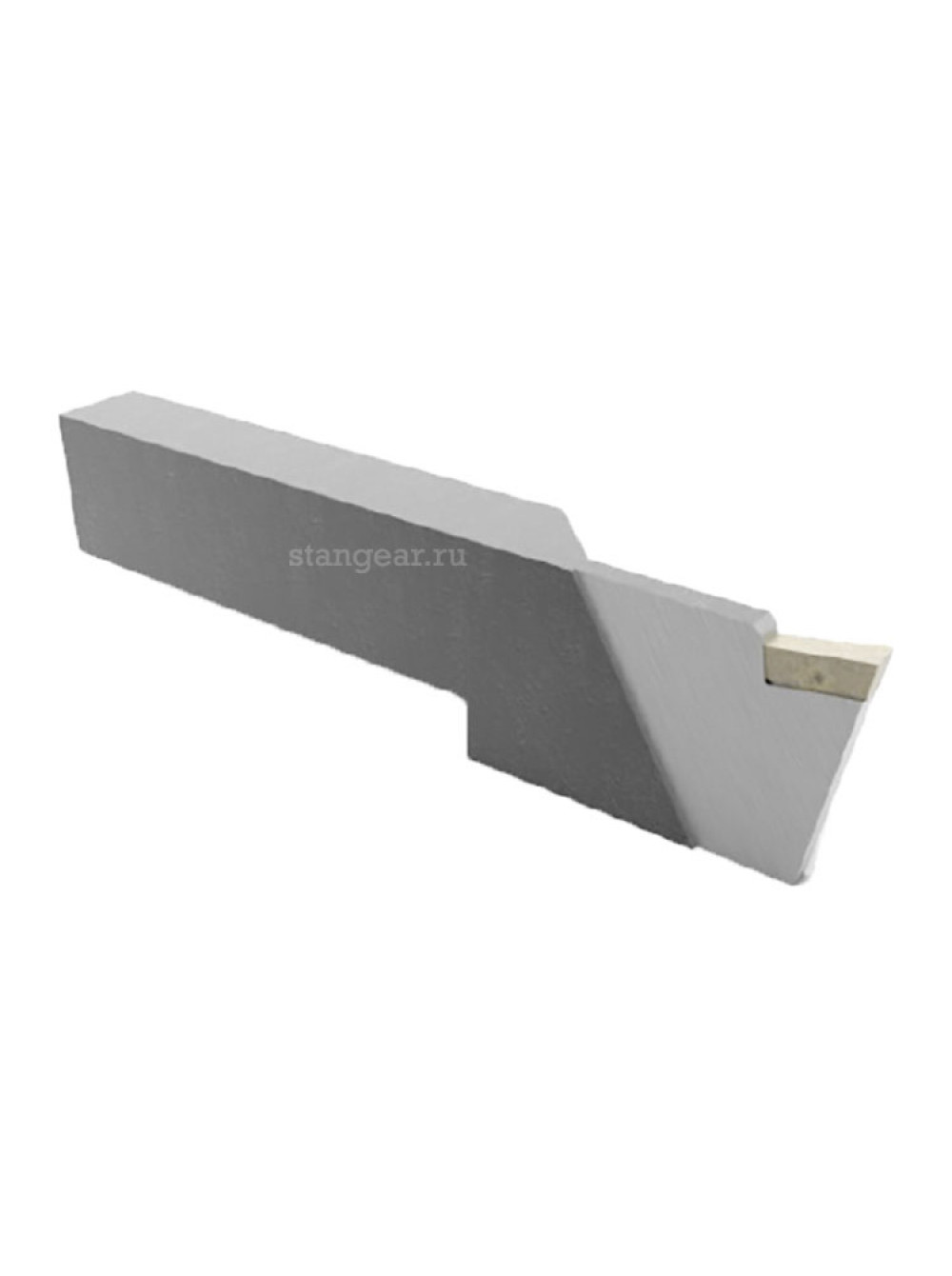

Резец токарный отрезной 2130-0156

Резец токарный отрезной с пластиной из твердого сплава исполнения 3 и 4 общего назначения изготавливается по ГОСТ 18884-73.

Пример условного обозначения:

Резец правый, исполнения 4, сечением державки 20х12, φ=100°, с пластиной из твердого сплава марки ВК6: Резец 2130-0102 ВКб ГОСТ 18884-73.

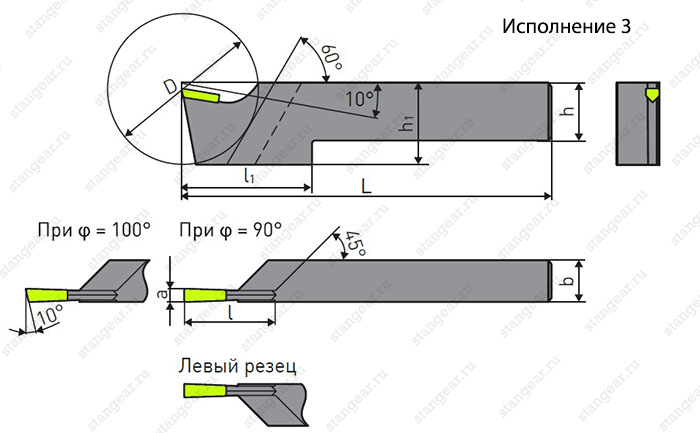

Таблица типоразмеров и чертеж резца

чертеж виброопоры KS

Обозначение резца				Исполнение	Сечение державки резца hxb, мм	L, мм	l, мм	l1, мм	h1, мм	а, мм	Наибольший диаметр отрезки, D, мм
Правые		Левые
φ = 90°	φ = 100°	φ = 90°	φ = 100°
2130-0151	2130-0152	2130-0331	2130-0332	3	20х12	120	35	45	30	4	60
2130-0101	2130-0102	2130-0333	2130-0334	4	20х12	120	35	45	30	4	60
2130-0153	2130-0154	2130-0335	2130-0336	3	25х16	140	40	50	35	5	65
2130-0103	2130-0104	2130-0337	2130-0338	4	25х16	140	40	50	35	5	65
2130-0155	2130-0156	2130-0341	2130-0342	3	32х20	170	50	60	40	6	85
2130-0105	2130-0106	2130-0343	2130-0344	4	32х20	170	50	60	40	6	85
2130-0157	2130-0158	2130-0345	2130-0346	3	40х25	240	65	75	55	8	110
2130-0107	2130-0108	2130-0347	2130-0348	4	40х25	240	65	75	55	8	110
2130-0159	2130-0160	2130-0351	2130-0352	3	50х32	280	80	95	65	10	135
2130-0109	2130-0110	2130-0353	2130-0354	4	50х32	280	80	95	65	10	135
