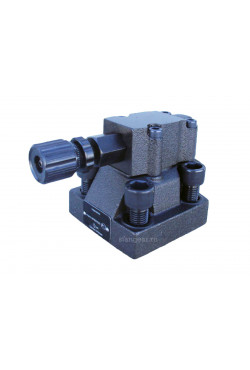

Гидроклапан МКРВ-10/3Т2Р3
Гидроклапана редукционные типа МКРВ-Х/3Х2
Гидроклапана редукционные предназначены для поддержания установленного давления в отводимом от них потоке рабочей жидкости более низкого, чем давление в подводимом потоке.
Их применение упрощает изготовление гидроприводов, позволяет сократить число трубопроводов.
Редукционные клапаны работают на минеральных маслах с кинетической вязкостью от 20 до 200 мм2/с (сСт) и температурой от +10 до +70°С при температуре окружающей среды от +1 до +55°С.
Гидроклапана применяются в гидроприводах станков, прессов, литейных машин и др. оборудования.
Управление настройки гидроклапана редукционного - ручное, направление перемещения регулировочного винта - вокруг и вдоль своей оси, положение при эксплуатации - любое.
Структура условного обозначения
Габаритные и присоединительные размеры гидроклапанов МКРВ-Х/3С
| Размеры | Обозначение | ||
|---|---|---|---|
| МКРВ-10/3С2В | МКРВ-20/3С2В | МКРВ-30/3С2В | |
| D, мм | 22 | 32 | 39 |
| D1, мм | 14 | 23 | 29 |
| B, мм | 91 | 104 | 120 |
| B1, мм | 12,15 | 12,3 | 11,6 |
| B2, мм | 7,9 | 6,4 | 4 |
| B3, мм | 58,7 | 73 | 92,9 |
| B4, мм | 66,7 | 79,4 | 96,8 |
| B5, мм | 33,3 | 39,7 | 48,4 |
| L, мм | 138,5 | 141,5 | 138,5 |
| L1, мм | 93 | 112 | 128 |
| L2, мм | 7,1 | 11,1 | 16,7 |
| L3, мм | 21,4 | 20,8 | 24,6 |
| L4, мм | 21,4 | 39,7 | 59,6 |
| L5, мм | 35,7 | 49,2 | 67,5 |
| L6, мм | 42,9 | 60,3 | 84,1 |
| L7, мм | - | - | 42,1 |
| L8, мм | 31,8 | 35 | 26,3 |
| H, мм | 102 | 99 | 97,5 |
| H1, мм | 22 | 24 | 24 |
| n | 4 | 4 | 6 |
Габаритные и присоединительные размеры гидроклапанов МКРВ-Х/3Т
| Обозначение | D3, мм | L, мм | A2, мм | H, мм | h, мм |
|---|---|---|---|---|---|
| МКРВ-10/3Т | М27х2 | 146,5 | 51 | 123 | 55,5 |
| МКРВ-20/3Т | М33х2 | 138,5 | 43 | 131 | 63 |
| МКРВ-32/3Т | М48х2 | 148,5 | 53 | 134 | 56 |
Гидравлическая схема
Основные технические параметры
| Параметр | Условный проход, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 20 | 32 | ||||||||
| 12,5 | 25 | 31 | 12,5 | 25 | 31 | 12,5 | 25 | 31 | ||
| Давление на входе, МПа | минимальный | 0,8 | 1,,2 | 1,5 | 0,8 | 1,2 | 1,5 | 0,8 | 1,2 | 1,5 |
| номинальный | 32 | 32 | 32 | |||||||
| максимальный | 35 | 35 | 35 | |||||||
| Давление на входе, МПа | 12,5 | 25 | 31 | 12,5 | 25 | 31 | 12,5 | 25 | 31 | |
| Расход рабочей жидкости, л/мин | минимальный | 0 | 0 | 0 | ||||||
| номинальный | 80 | 160 | 400 | |||||||
| максимальный | 200 | 400 | 450 | |||||||
| Максимально допустимый расход через вспомогательный клапан, л/мин | при Q=0 | 1,5 | 2,0 | 2,5 | ||||||
| при Q=норм. | 2 | 2,5 | 3 | |||||||
| Изменение редуцированного давления при изменении расхода от нормального до минимального, МПа, не более | 0,8 | 1,0 | 1,3 | |||||||
| Изменение редуцированного давления при изменении давления на входе, МПа, не более | 0,3 | |||||||||
| Превышение давления настройки при мгновенном возрастании давления, МПа, не более | 1 | |||||||||
| Момент силы настройки, Нм, не более | 0,6 | |||||||||
| Определяющий параметр (передаваемая мощность), равный произведению величин нормального давления и нормального расхода, МПа х л/мин | 2560 | 5120 | 12800 | |||||||
| Обозначение | Масса (без рабочей жидкости), кг, для исполнения по виду регулировочного устройства | |||
|---|---|---|---|---|
| В | Р | П | К | |
| МКРВ - 10/3С... | 3,5 | 3,7 | 3,9 | |
| МКРВ - 20/3С... | 4,2 | 4,4 | 4,6 | |
| МКРВ - 32/3С... | 5,8 | 6,0 | 6,2 | |
| МКРВ - 10/3Т… | 3,9 | 4,1 | 4,3 | |
| МКРВ - 20/3Т… | 4,7 | 4,9 | 5,1 | |
| МКРВ - 32/3Т... | 5,1 | 5,3 | 5,5 | |
| Гидроклапана | |
| Тип гидроклапана | МКРВ |
| Исполнение присоединения | Трубное |
| Ном. расход раб. жид-ти, л/мин | 80 |
| Гидрораспределители | |
| Условный проход,мм | 10 |
